ラックとピニオンの使用例

回転運動を直線運動に変える身近な仕組み

ラックとピニオンは、機械の中でよく使われている基本的な仕組みの一つです。名前だけを見ると少し難しく感じるかもしれませんが、実際には自動車、鉄道、工作機械、ロボット、ドアの開閉装置など、身近なところでも広く利用されています。

ラックとピニオンの大きな特徴は、歯車の回転する動きを、まっすぐ進む動きに変えられることです。反対に、まっすぐ動く力を回転運動に変えることもできます。この性質を利用することで、機械の動きを正確にコントロールしたり、重いものを安定して動かしたりすることができます。

この記事では、ラックとピニオンとは何かをわかりやすく説明したうえで、具体的な使用例を紹介していきます。

ラックとピニオンとは何か

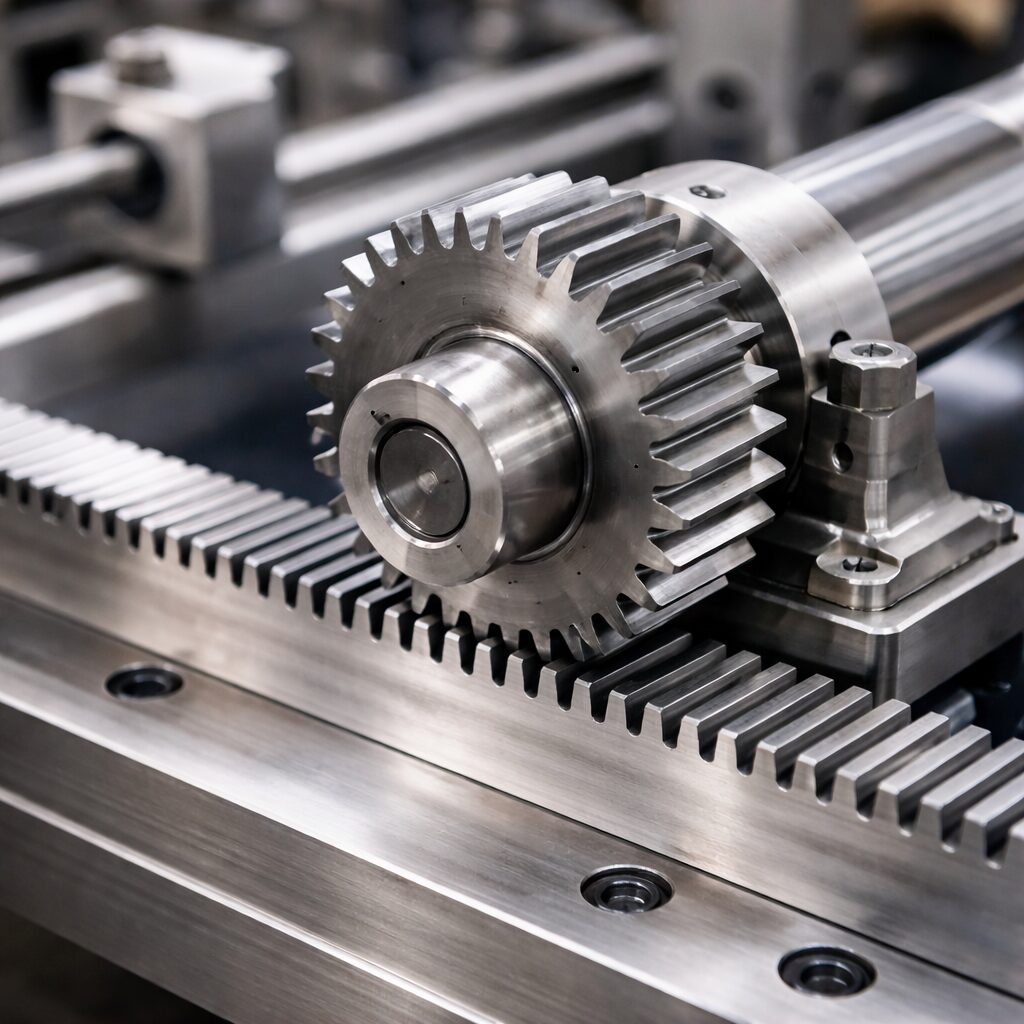

ラックとピニオンとは、歯車と歯のついた直線状の部品を組み合わせた機構です。

ピニオンは、小さな丸い歯車のことです。一般的な歯車と同じように、外側に歯がついていて、軸を中心に回転します。

ラックは、まっすぐな棒やレールのような部品に歯が並んだものです。見た目としては、歯車をまっすぐに引き伸ばしたような形をしています。

このピニオンとラックの歯をかみ合わせると、ピニオンが回転したときにラックが左右または前後に動きます。たとえば、ピニオンが時計回りに回るとラックが一方向へ動き、反対向きに回るとラックも反対方向へ動きます。

つまり、ラックとピニオンは、回転運動を直線運動に変換する機構です。機械の中では非常に重要な役割を持っています。

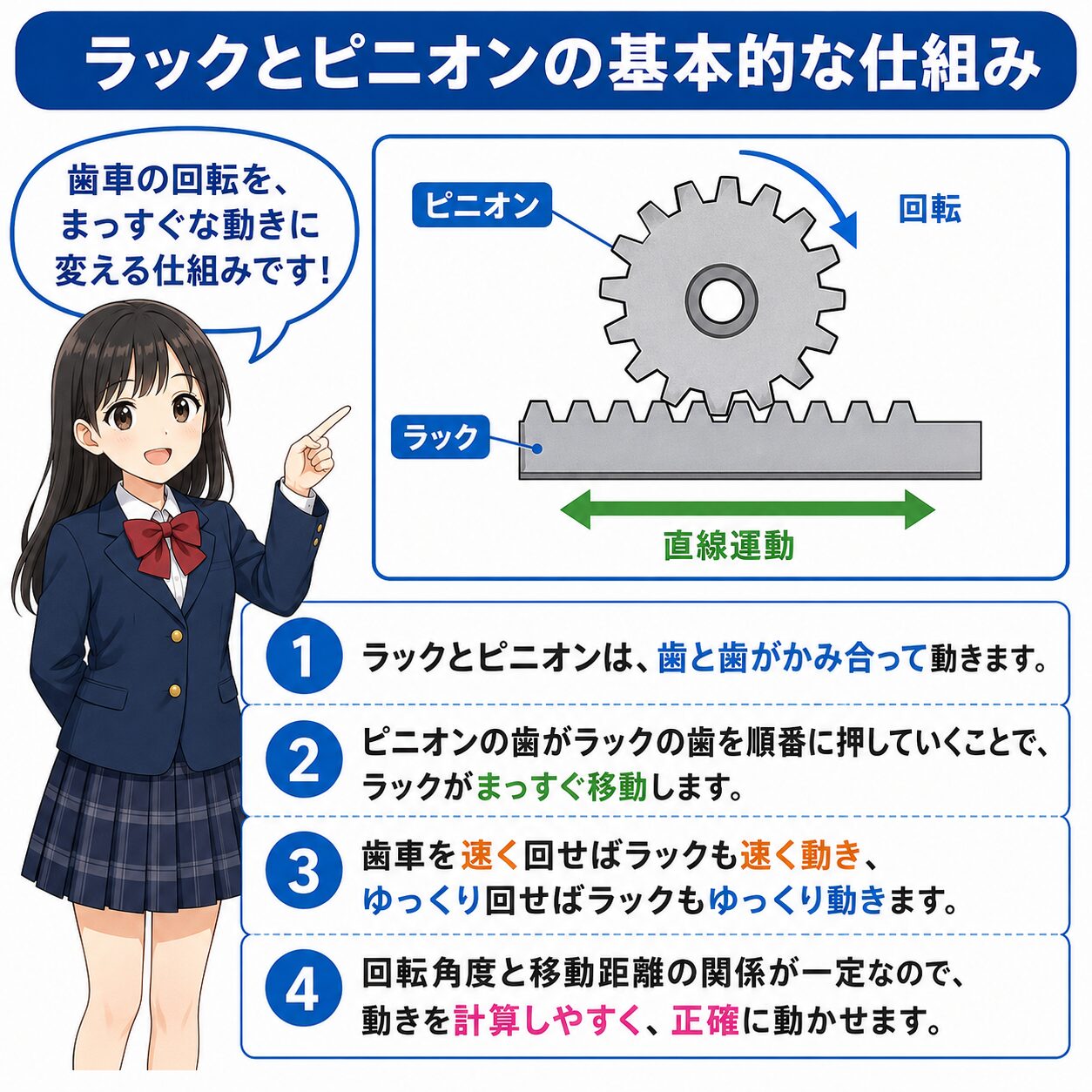

ラックとピニオンの基本的な仕組み

ラックとピニオンの仕組みは、歯と歯がかみ合うことで成り立っています。ピニオンの歯がラックの歯を順番に押していくことで、ラックがまっすぐ移動します。

たとえば、手で丸い歯車を回すと、その歯車にかみ合った直線状のラックが横に動きます。歯車を速く回せばラックも速く動き、ゆっくり回せばラックもゆっくり動きます。

また、ピニオンの回転角度とラックの移動距離には一定の関係があります。そのため、どれくらい回転させるとどれくらい動くのかを計算しやすいという特徴があります。

この「動きの正確さ」が、ラックとピニオンが多くの機械で使われる理由の一つです。

使用例1：自動車のステアリング機構

ラックとピニオンの代表的な使用例として、自動車のステアリング機構があります。

自動車のハンドルを回すと、その回転がステアリングシャフトを通じてピニオンに伝わります。ピニオンが回転すると、かみ合っているラックが左右に動きます。このラックの動きがタイヤの向きを変える力となり、自動車は右や左に曲がることができます。

この方式は「ラック・アンド・ピニオン式ステアリング」と呼ばれます。現在の多くの乗用車で使われている一般的な方式です。

ラックとピニオン式のステアリングは、構造が比較的シンプルで、ハンドル操作に対する反応がわかりやすいという特徴があります。運転者がハンドルを切った動きが、タイヤの向きの変化につながりやすいため、操作感が自然です。

特に乗用車では、正確で軽快なハンドル操作が求められます。そのため、ラックとピニオンの仕組みは自動車にとって非常に重要なものになっています。

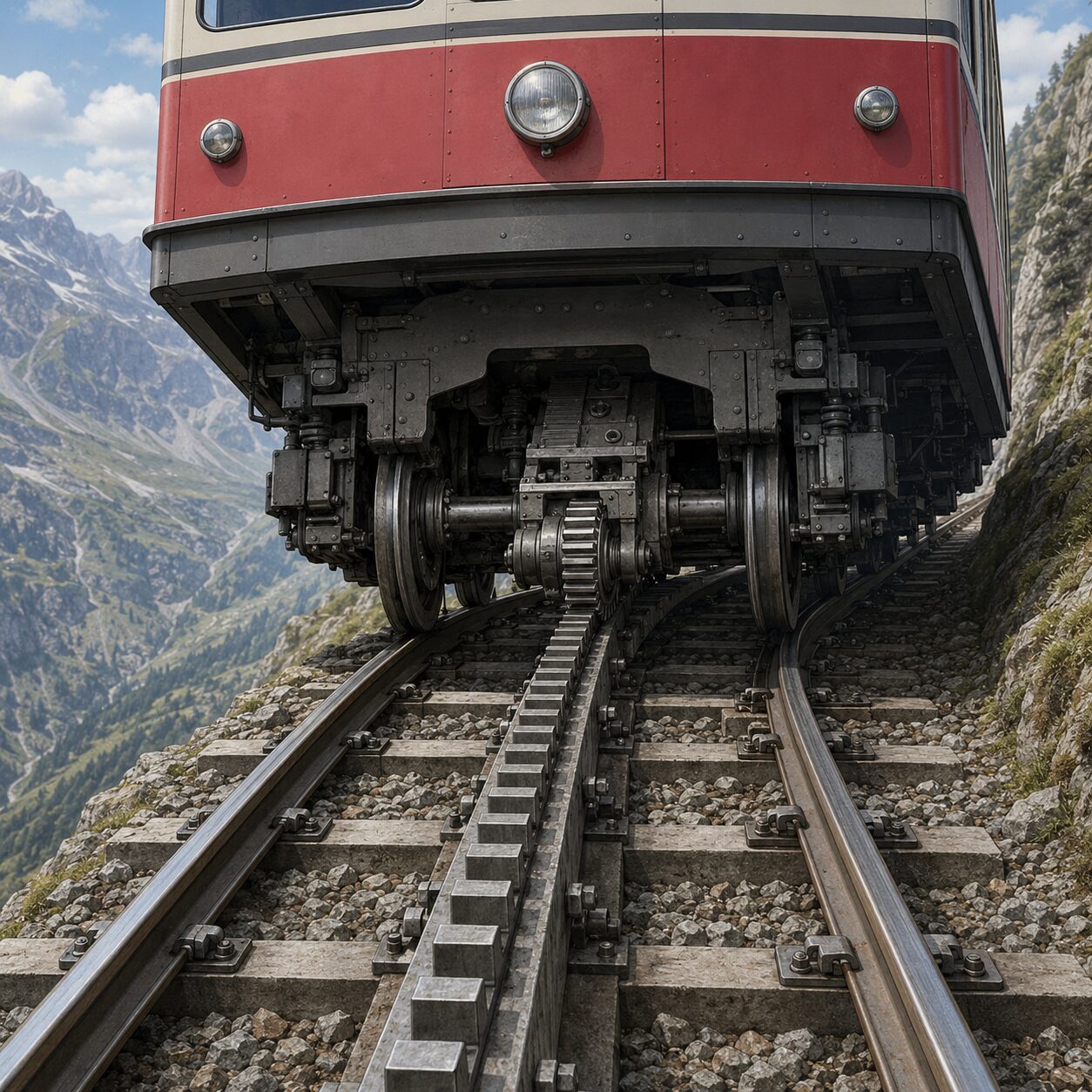

使用例2：鉄道のラック式鉄道

ラックとピニオンは、鉄道にも使われることがあります。特に山岳地帯の急な坂を登る鉄道では、ラック式鉄道という仕組みが使われることがあります。

通常の鉄道は、車輪とレールの摩擦によって進みます。しかし、坂が急すぎると、車輪が空転したり、滑ったりするおそれがあります。そこで、レールの中央などに歯のついたラックレールを設置し、車両側の歯車と組み合わせて走行する方式が使われます。

車両に取り付けられたピニオンが、線路側のラックとかみ合うことで、列車は急な斜面でも確実に登ることができます。下り坂でも歯車がかみ合っているため、速度を制御しやすく、安全性を高めることができます。

このようなラック式鉄道は、山岳観光鉄道や急勾配区間で利用されています。単なる車輪の摩擦だけに頼らず、歯車のかみ合わせによって力を伝える点が大きな特徴です。

使用例3：工作機械の移動装置

ラックとピニオンは、工作機械にもよく使われています。工作機械とは、金属や木材などを削ったり、穴を開けたり、加工したりする機械のことです。

たとえば、フライス盤、旋盤、ボール盤、切断機などでは、作業台や工具を正確に動かす必要があります。このとき、ラックとピニオンを使うことで、部品を一定方向に動かすことができます。

ピニオンを回転させると、ラックに沿って工具やテーブルが移動します。手動ハンドルで動かす場合もあれば、モーターによって自動で動かす場合もあります。

工作機械では、少しのずれが加工精度に大きく影響することがあります。そのため、動きを安定させ、一定方向に正確に移動させられるラックとピニオンの仕組みは重要です。

使用例4：CNC機械やレーザー加工機

CNC機械やレーザー加工機にも、ラックとピニオンが使われることがあります。

CNCとは、コンピューターによって機械の動きを制御する仕組みです。金属加工、木材加工、樹脂加工などの分野で広く利用されています。レーザー加工機では、レーザーの照射部分を正確に移動させる必要があります。

大きな加工機では、長い距離を移動させるためにラックとピニオンが使われることがあります。レールに沿ってラックを設置し、モーターでピニオンを回すことで、加工ヘッドや作業台を移動させます。

ラックとピニオンは、長い直線移動に向いています。そのため、広い範囲を動く大型機械では便利な機構です。

また、ボールねじなどの別の直線移動機構と比べて、長距離移動に対応しやすい場合があります。用途や必要な精度によって、ラックとピニオン、ボールねじ、ベルト駆動などが使い分けられます。

使用例5：自動ドアや門扉の開閉装置

自動ドアや電動門扉の開閉装置にも、ラックとピニオンの仕組みが使われることがあります。

たとえば、横にスライドして開く門扉では、門の下部や側面にラックを取り付け、モーターでピニオンを回転させることで門を動かします。ピニオンがラックを押すように動くことで、重い門でも一定の速度で開閉できます。

手で動かすには重い扉でも、ラックとピニオンを使えばモーターの回転を直線運動に変え、安定して開閉させることができます。

工場、倉庫、駐車場、住宅の門扉などで、このような仕組みが使われることがあります。特に長くて重いスライド式の門では、しっかり力を伝えられるラックとピニオンが役立ちます。

使用例6：エレベーターや昇降装置

ラックとピニオンは、昇降装置にも使われることがあります。特に建設現場で使われる工事用エレベーターや、作業用リフトなどでは、ラックとピニオン方式が採用されることがあります。

通常のエレベーターではワイヤーロープを使う方式が一般的ですが、工事現場などでは、建物の外側にラックを取り付け、かご側のピニオンを回転させることで上下に移動するタイプがあります。

この方式では、ラックに沿ってかごが上下するため、比較的高い安定性を得ることができます。また、建設現場のように仮設で設置される設備にも利用しやすい場合があります。

ただし、人や荷物を上下に運ぶ装置では、安全装置やブレーキ機構が非常に重要です。ラックとピニオンそのものだけでなく、万一の落下を防ぐための仕組みと組み合わせて使われます。

使用例7：ロボットの直線移動機構

ロボットの動きにも、ラックとピニオンが使われることがあります。

ロボットアームや搬送ロボットでは、部品を一定方向に動かしたり、アームの一部を伸ばしたり縮めたりする必要があります。そのような直線的な動きを作るために、ラックとピニオンが利用されることがあります。

たとえば、ピニオンをモーターで回転させると、ラックが前後に動きます。この動きを使って、ロボットの腕を伸ばす、部品を押し出す、物を一定位置まで移動させるといった動作ができます。

ロボットでは、動きの再現性が重要です。同じ操作を何度も繰り返すため、動きが安定していることが求められます。ラックとピニオンは、歯車のかみ合わせによって力を伝えるため、条件が整っていれば安定した直線移動を実現できます。

使用例8：カメラのピント調整や精密機器

ラックとピニオンは、カメラや光学機器などの精密な調整にも使われることがあります。

カメラや顕微鏡などでは、レンズや台を少しずつ動かしてピントを合わせる必要があります。このような微妙な位置調整に、ラックとピニオンの仕組みが使われる場合があります。

たとえば、ピント調整用のつまみを回すと、内部のピニオンが回転し、レンズ部分やステージが少しずつ前後に動きます。これによって、対象物にピントを合わせることができます。

顕微鏡のステージや焦点調整機構にも、ラックとピニオンに近い仕組みが使われることがあります。小さな回転操作を直線的な移動に変えることで、細かな調整がしやすくなります。

使用例9：舞台装置や可動式設備

劇場やイベント会場などの舞台装置にも、ラックとピニオンが使われることがあります。

舞台では、背景パネル、照明装置、可動床、演出用の装置などを正確に動かす必要があります。大きな装置を一定方向に動かす場合、ラックとピニオンによる直線移動が役立ちます。

たとえば、舞台の一部を前後に動かしたり、装置をレールに沿って移動させたりする場合に、ラックとピニオンが使われることがあります。モーターでピニオンを回転させると、ラックに沿って装置が動きます。

舞台装置では、見た目の演出だけでなく、安全性も重要です。そのため、動きが安定し、位置を管理しやすい機構が求められます。ラックとピニオンは、こうした可動装置の一部として活用されることがあります。

使用例10：産業用搬送装置

工場や物流施設で使われる搬送装置にも、ラックとピニオンが利用されることがあります。

工場では、部品や製品を決まった位置へ運ぶ装置が多く使われています。コンベヤ、搬送台車、自動倉庫、組み立てラインなどでは、物を正確な位置に移動させることが重要です。

ラックとピニオンを使うと、モーターの回転運動を直線運動に変え、台車や装置をレールに沿って動かすことができます。特に、ある程度大きな力が必要な場面や、位置決めが必要な場面で使われます。

物流施設や製造ラインでは、同じ動きを長時間繰り返すことが多いため、機構の耐久性やメンテナンス性も重要です。ラックとピニオンは構造が比較的わかりやすく、点検や交換がしやすい場合があるため、産業分野でも利用されています。

ラックとピニオンのメリット

ラックとピニオンには、いくつかのメリットがあります。

まず、回転運動を直線運動に変えやすいことです。モーターやハンドルは回転する部品ですが、実際の機械ではまっすぐ動かしたい場面が多くあります。ラックとピニオンを使えば、この変換を比較的わかりやすい構造で行うことができます。

次に、動きが正確であることです。歯車の歯とラックの歯がかみ合うため、回転量と移動量の関係を計算しやすくなります。これにより、位置決めが必要な機械で使いやすくなります。

また、大きな力を伝えやすいという点もメリットです。ベルトや摩擦だけで動かす方式と比べて、歯がかみ合っているため、滑りにくく、確実に力を伝えやすい特徴があります。

さらに、長い距離の直線移動にも対応しやすい場合があります。ラックを長くすれば、その分だけ移動距離を伸ばすことができます。そのため、大型の機械や長いレール上を動く装置にも利用されます。

ラックとピニオンの注意点

便利なラックとピニオンですが、注意点もあります。

一つは、歯車のかみ合わせ部分に摩耗が起こることです。金属同士、または樹脂と金属などが繰り返しかみ合うため、長期間使うと歯がすり減ることがあります。そのため、潤滑や点検が必要になる場合があります。

また、歯と歯の間にすき間があると、バックラッシュと呼ばれるがたつきが生じることがあります。バックラッシュが大きいと、動きの方向を変えたときに少し遅れやずれが出ることがあります。精密機械では、このバックラッシュを小さくする工夫が必要です。

さらに、歯車がかみ合うため、動作音が出ることもあります。高速で動く機械では、音や振動への対策が必要になる場合があります。

このように、ラックとピニオンは便利な機構ですが、使う場所や目的に合わせて、材料、歯の形、潤滑、精度、安全装置などを考える必要があります。

ラックとピニオンが使われる理由

ラックとピニオンが多くの機械で使われる理由は、仕組みがわかりやすく、力を確実に伝えやすいからです。

モーターは回転運動を生み出す装置です。しかし、機械の中では、物を押す、引く、上下させる、左右に動かすといった直線運動が必要になることが多くあります。そこで、回転を直線に変える仕組みが必要になります。

ラックとピニオンは、この変換を比較的シンプルな構造で実現できます。しかも、歯車のかみ合わせによって動くため、すべりにくく、位置の管理もしやすいという利点があります。

自動車のハンドル操作、山岳鉄道の走行、工作機械のテーブル移動、ロボットの直線動作など、さまざまな場面で使われるのは、このような実用的な強みがあるためです。

まとめ

ラックとピニオンは、ピニオンと呼ばれる丸い歯車と、ラックと呼ばれる直線状の歯のついた部品を組み合わせた機構です。ピニオンが回転するとラックがまっすぐ動くため、回転運動を直線運動に変えることができます。

主な使用例としては、自動車のステアリング機構、ラック式鉄道、工作機械、CNC機械、レーザー加工機、自動ドア、電動門扉、昇降装置、ロボット、カメラや顕微鏡の調整機構、舞台装置、産業用搬送装置などがあります。

ラックとピニオンは、構造が比較的シンプルで、力を確実に伝えやすく、動きを正確に制御しやすいという特徴があります。その一方で、摩耗、がたつき、音、振動などに注意する必要もあります。

身近な機械の中にも、ラックとピニオンの考え方は多く使われています。普段何気なく使っている自動車のハンドルや、自動で開閉する門、工場で動く機械などを見てみると、回転する力をまっすぐな動きに変える工夫が、私たちの生活を支えていることがわかります。
