火力発電所・仕組み

燃料の熱を電気に変える発電所の基本構造

火力発電所は、石炭、石油、天然ガスなどの燃料を使って電気をつくる施設です。「火力」という名前の通り、燃料を燃やしたときに発生する熱を利用する発電方法です。

ただし、火力発電所は単に「燃料を燃やしている場所」ではありません。燃料を燃やして熱を出し、その熱で水を蒸気に変え、蒸気の力でタービンを回し、タービンにつながった発電機で電気をつくるという、いくつもの工程が組み合わさった大きなシステムです。

私たちが家庭で使う照明、エアコン、冷蔵庫、スマートフォンの充電、工場の機械、鉄道、病院の医療機器などは、すべて電気に支えられています。その電気を安定して届けるために、火力発電所は長い間、重要な役割を果たしてきました。

火力発電所の仕組みを理解すると、電気がどのようにつくられているのかだけでなく、なぜ燃料が必要なのか、なぜ二酸化炭素が出るのか、なぜ発電量を調整しやすいのか、なぜ環境対策が必要なのかも見えてきます。

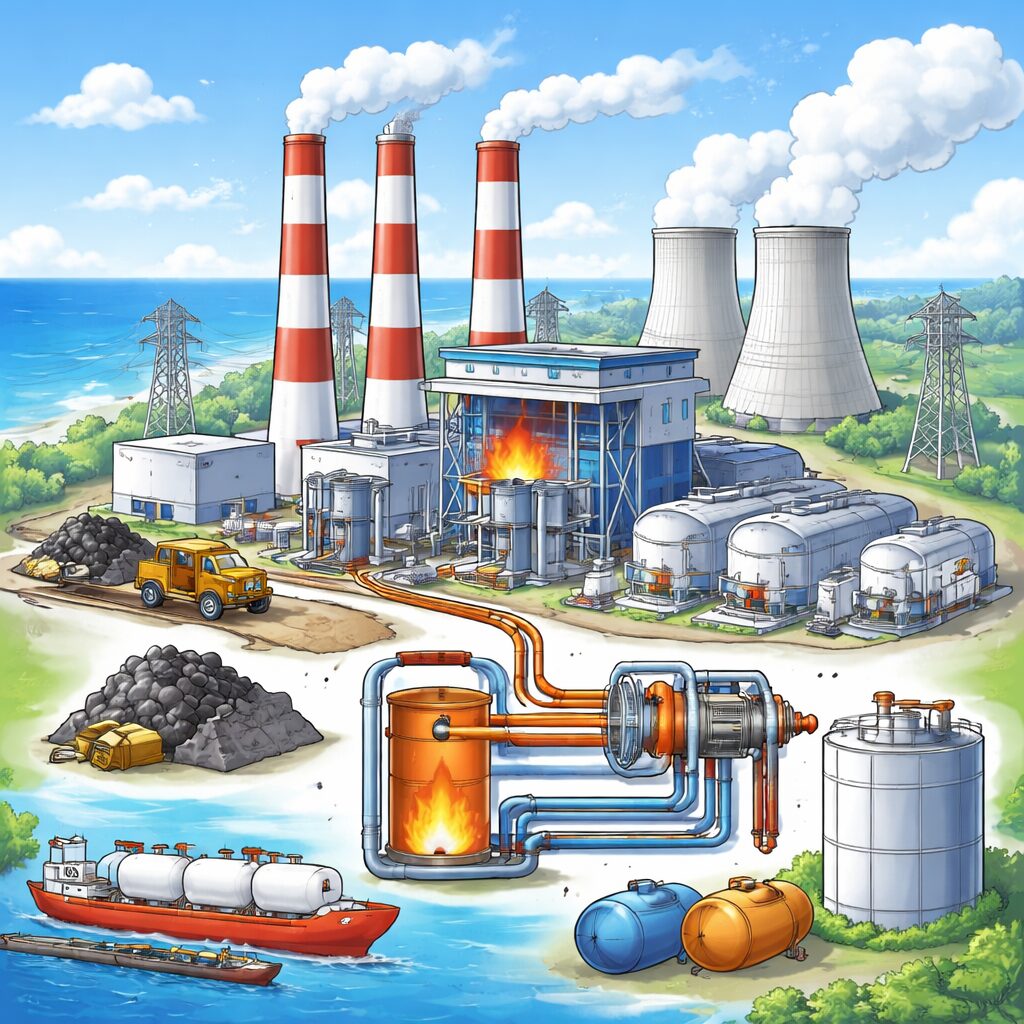

火力発電所の基本的な流れ

火力発電所の基本的な仕組みは、次のような流れで説明できます。

• 燃料を発電所に運び込む
• 燃料を燃やして高温の熱を発生させる
• その熱で水を沸騰させ、高温・高圧の蒸気をつくる
• 蒸気の力でタービンを高速回転させる
• タービンにつながった発電機を回して電気をつくる
• 使い終わった蒸気を冷やして水に戻す
• 水を再びボイラーへ送り、同じ流れを繰り返す
• つくられた電気を変圧器で高い電圧にして送電線へ送る

この流れを見ると、火力発電は「燃料を燃やす工程」と「蒸気で機械を回す工程」と「発電機で電気をつくる工程」に分けて考えることができます。

身近な例でいうと、やかんで水を沸かすと蒸気が出ます。その蒸気には勢いがあります。火力発電では、この蒸気の力を非常に大きな規模で利用し、巨大なタービンを回します。もちろん、家庭のやかんとは比べものにならないほど高温・高圧で、設備も高度に管理されています。

火力発電所の主な設備

燃料設備

火力発電所では、まず燃料を受け入れる設備が必要です。使われる燃料には、石炭、石油、天然ガスなどがあります。

石炭火力発電所では、石炭を船などで運び込み、貯炭場に保管します。その後、ベルトコンベヤーなどでボイラーへ運び、細かく砕いて燃えやすい状態にしてから燃焼させます。

石油火力発電所では、重油や原油などをタンクに貯蔵し、必要に応じてボイラーへ送ります。石油は液体なので、配管を通して比較的扱いやすい燃料です。

天然ガス火力発電所では、液化天然ガス、つまりLNGを燃料として使うことが多くあります。LNGは、天然ガスを非常に低い温度で冷やして液体にしたものです。海外から専用船で運ばれ、受け入れ基地で貯蔵された後、気体に戻して発電所で使われます。

燃料設備は、火力発電所の入り口ともいえる部分です。燃料が安定して届かなければ、発電所は電気をつくり続けることができません。

ボイラー

ボイラーは、火力発電所の中心的な設備の一つです。燃料を燃やして発生した熱で水を加熱し、高温・高圧の蒸気をつくります。

ボイラーの中では、燃料が燃焼し、非常に高い温度になります。その熱が水管と呼ばれる管の中の水に伝わり、水が蒸気へと変わります。発電用の蒸気は、ただの湯気ではありません。タービンを高速で回すために、非常に高い圧力と温度を持った強力な蒸気です。

石炭火力発電所の場合、石炭を細かく粉にした微粉炭を燃やす方式がよく使われます。粉のように細かくすることで、空気と混ざりやすくなり、効率よく燃えるようになります。

天然ガス火力発電では、ガスタービンを直接回す方式もありますが、発生した高温の排ガスを利用して蒸気をつくる場合もあります。特にコンバインドサイクル発電では、ガスタービンと蒸気タービンを組み合わせることで、燃料のエネルギーをより効率よく使います。

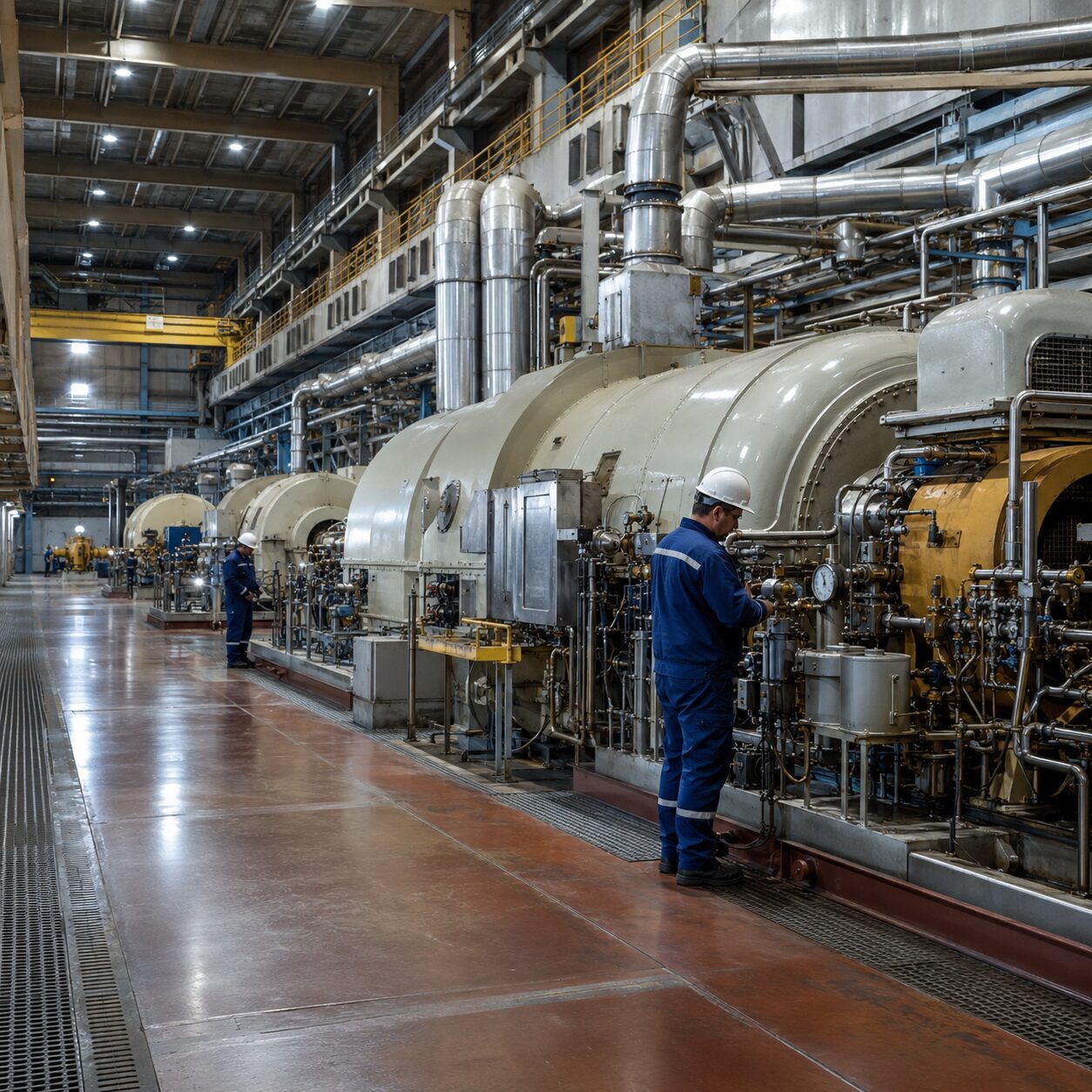

蒸気タービン

蒸気タービンは、高温・高圧の蒸気の力で回転する装置です。火力発電所では、ボイラーでつくられた蒸気がタービンに送られ、その勢いでタービンの羽根を回します。

タービンの中には、たくさんの羽根が並んでいます。蒸気がその羽根に当たると、風車が風で回るように、タービンが回転します。ただし、発電所のタービンは非常に大きく、高速で回転します。

この回転運動が、電気をつくるための重要な力になります。火力発電所では、熱エネルギーをいったん蒸気の運動エネルギーに変え、さらにタービンの回転エネルギーへ変えているのです。

タービンには、高圧タービン、中圧タービン、低圧タービンなどがあります。蒸気の圧力が高い段階から低い段階へと順に利用することで、蒸気が持っているエネルギーをできるだけ無駄なく使います。

発電機

発電機は、タービンの回転を利用して電気をつくる設備です。タービンと発電機は軸でつながっています。タービンが回ると、その回転が発電機に伝わり、発電機の内部が回転します。

発電機では、磁石とコイルの働きを利用して電気を発生させます。これは電磁誘導と呼ばれる現象です。簡単にいうと、磁界の中でコイルや磁石を動かすと電気が生まれるという仕組みです。

自転車のライトを思い浮かべるとわかりやすいかもしれません。昔ながらの自転車のライトでは、タイヤの回転を利用して小さな発電機を回し、ライトを点灯させるものがあります。火力発電所の発電機も、基本的には「回転する力で電気をつくる」という点では似ています。ただし、規模は圧倒的に大きく、発生する電気の量も非常に大きいものです。

火力発電所では、燃料の熱が最終的に発電機の回転につながり、電気へと変わります。つまり、火力発電とは「熱を回転に変え、回転を電気に変える仕組み」だといえます。

復水器

復水器は、タービンを回した後の蒸気を冷やして水に戻す設備です。

タービンを通過した蒸気は、まだ熱を持っています。しかし、そのまま空気中に捨ててしまうと、水も熱も無駄になります。そこで復水器で蒸気を冷やし、水に戻して再びボイラーへ送ります。

このように、火力発電所では水を一度使って終わりにするのではなく、蒸気と水の形を行き来させながら循環させています。ボイラーで水を蒸気にし、タービンで蒸気を使い、復水器で水に戻し、またボイラーへ送るという流れです。

復水器で蒸気を冷やすためには、冷却水が必要になります。海沿いに火力発電所が多い理由の一つは、この冷却水を確保しやすいからです。海水を冷却に利用する場合もありますが、発電所の方式や地域によって設備は異なります。

ポンプ

ポンプは、水をボイラーへ送り戻すための設備です。復水器で水に戻った水は、そのままではボイラーまで流れていきません。ポンプの力で圧力をかけ、高い圧力の状態でボイラーへ送ります。

発電所の中では、蒸気や水、燃料、冷却水など、さまざまなものが配管を通って移動しています。それらを適切に流すために、多くのポンプやバルブが使われています。

ポンプは目立たない設備に見えるかもしれませんが、発電所を安定して動かすためには非常に重要です。水の流れが止まれば、蒸気をつくることもできません。燃料や冷却水の流れが乱れれば、安全で効率的な発電は難しくなります。

変圧器

発電機でつくられた電気は、そのまま遠くまで送られるわけではありません。発電所でつくられた電気は、変圧器によって電圧を高くしてから送電線へ送られます。

電気を遠くまで送るとき、電圧を高くすることで送電ロスを減らすことができます。そのため、発電所の近くには大きな変圧器や送電設備があります。

その後、電気は送電線を通って各地へ運ばれます。変電所で段階的に電圧を下げ、最終的に家庭や店舗、工場などで使える電圧になります。

つまり、火力発電所で電気ができた後も、すぐに家庭のコンセントに届くわけではありません。発電所、変圧器、送電線、変電所、配電線という流れを経て、私たちのもとに届きます。

火力発電のエネルギー変換の仕組み

火力発電の仕組みをエネルギーの変化として見ると、より理解しやすくなります。

火力発電では、燃料が持っている化学エネルギーを使います。石炭、石油、天然ガスには、燃えることで熱を出す性質があります。この燃料のエネルギーが、燃焼によって熱エネルギーに変わります。

次に、その熱エネルギーで水を蒸気にします。高温・高圧の蒸気は勢いよく動くため、運動エネルギーを持っています。その蒸気がタービンを回すことで、タービンの回転エネルギーに変わります。

最後に、発電機が回転エネルギーを電気エネルギーに変えます。

まとめると、火力発電のエネルギー変換は次のようになります。

• 燃料の化学エネルギー
• 燃焼による熱エネルギー
• 蒸気の運動エネルギー
• タービンの回転エネルギー
• 発電機による電気エネルギー

このように、火力発電ではエネルギーが何度も形を変えながら、最終的に電気になります。

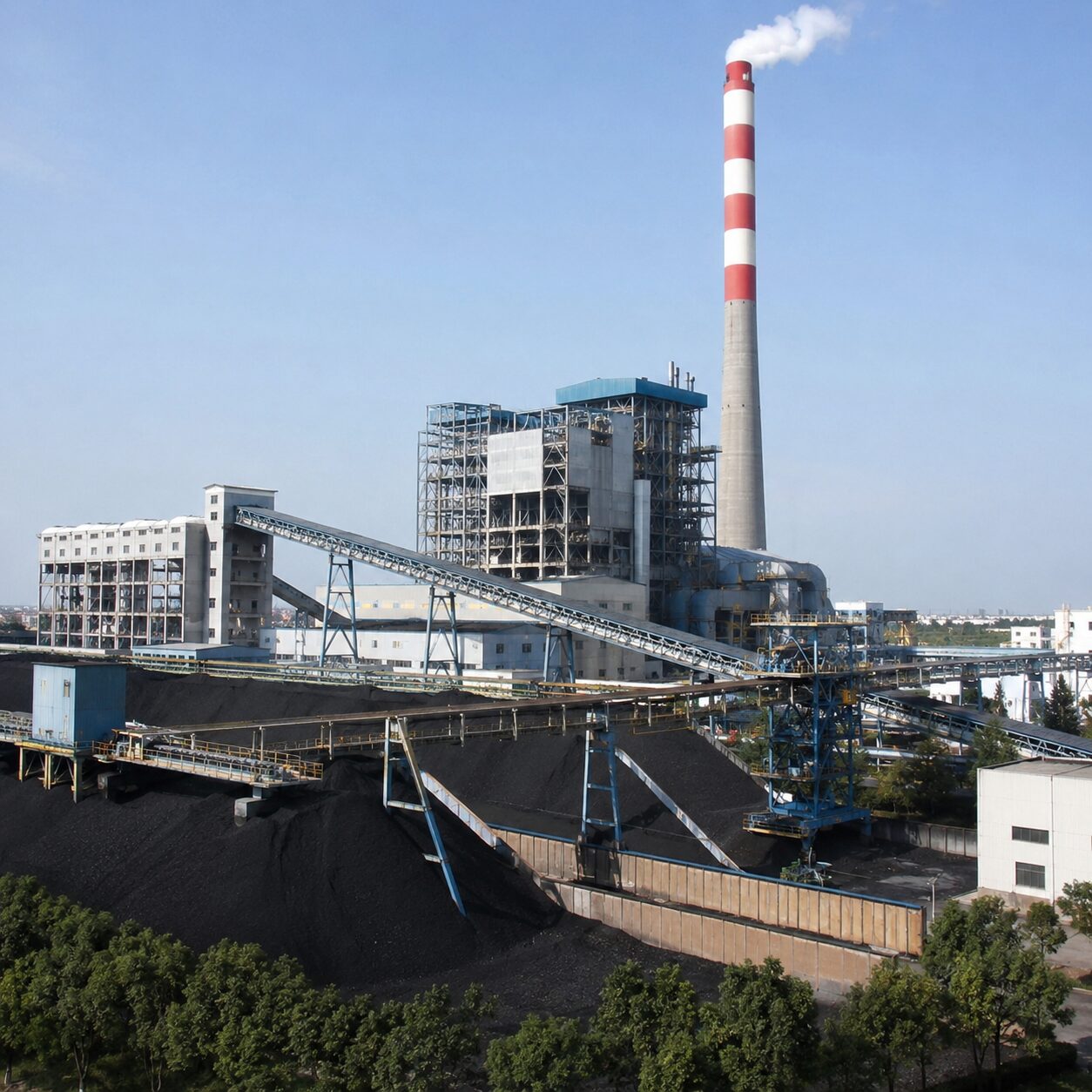

石炭火力発電の仕組み

石炭火力発電では、石炭を燃料として使います。石炭は固体の燃料なので、まず発電所に運び込んだ後、貯炭場に保管されます。

発電に使うときには、石炭を細かく砕き、粉のような状態にします。これを微粉炭と呼びます。細かくした石炭は空気と混ざりやすく、効率よく燃焼します。

微粉炭はボイラーの中に吹き込まれ、燃焼します。その熱で水を加熱し、高温・高圧の蒸気をつくります。蒸気はタービンへ送られ、タービンを回し、発電機で電気をつくります。

石炭火力発電は、大量の電気を安定してつくりやすいという特徴があります。一方で、二酸化炭素の排出量が多くなりやすいこと、大気汚染物質への対策が必要なこと、石炭灰の処理が必要なことなどが課題です。

石炭を燃やした後には、灰が残ります。この石炭灰は、適切に処理されたり、セメント原料などに利用されたりすることがあります。ただし、発電に伴って副産物が出る点も、石炭火力発電の特徴です。

石油火力発電の仕組み

石油火力発電では、重油や原油などを燃料として使います。石油は液体燃料なので、タンクに貯蔵し、配管を通してボイラーへ送ります。

ボイラーでは、石油を燃焼させ、その熱で水を蒸気に変えます。その後の流れは、石炭火力と同じように、蒸気でタービンを回し、発電機で電気をつくります。

石油火力発電は、出力調整がしやすく、必要なときに動かしやすいという特徴があります。しかし、石油価格の影響を受けやすく、燃料費が高くなりやすいという弱点があります。

日本では、石油火力はかつて大きな役割を持っていましたが、現在では主力電源というより、電力需要が高いときや緊急時の補助的な電源として使われることが多くなっています。

天然ガス火力発電の仕組み

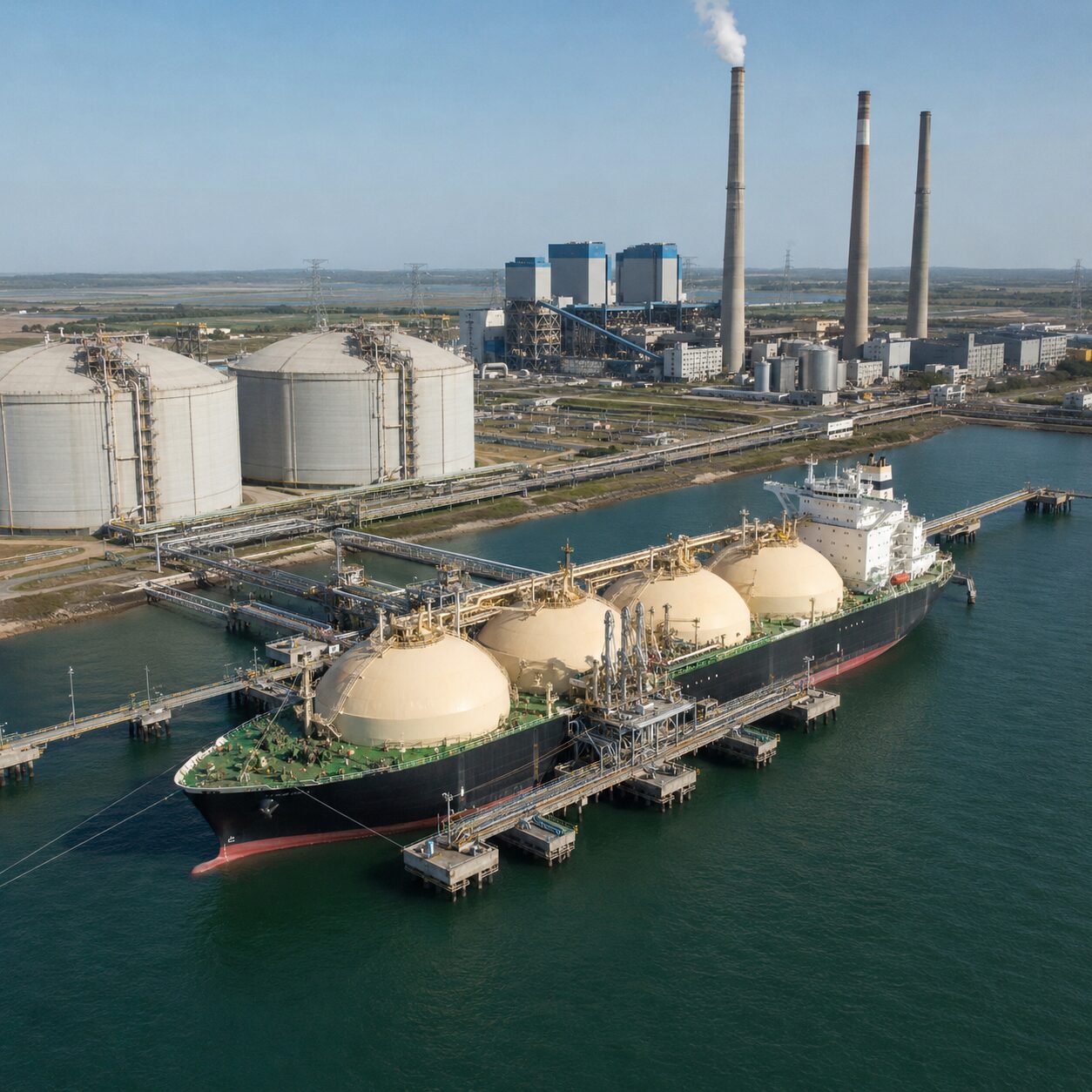

天然ガス火力発電では、主にLNGを燃料として使います。LNGは液化天然ガスのことで、天然ガスを冷却して液体にしたものです。液体にすることで体積を小さくでき、船で大量に運びやすくなります。

発電所では、LNGを再び気体に戻して燃料として使います。天然ガスは燃焼時の二酸化炭素排出量が石炭より少ない傾向があり、発電量の調整もしやすいため、火力発電の中でも重要な役割を持っています。

天然ガス火力には、いくつかの方式があります。代表的なのがガスタービン発電とコンバインドサイクル発電です。

ガスタービン発電では、天然ガスを燃やして高温の燃焼ガスを発生させ、そのガスでタービンを直接回します。飛行機のジェットエンジンに近い考え方です。

コンバインドサイクル発電では、まずガスタービンで発電し、その後、ガスタービンから出る高温の排ガスを利用して蒸気をつくります。その蒸気で蒸気タービンを回し、さらに発電します。

つまり、コンバインドサイクル発電では、同じ燃料から二段階で電気を取り出します。そのため、発電効率が高くなりやすいのが特徴です。

コンバインドサイクル発電とは

コンバインドサイクル発電は、火力発電の中でも効率の高い方式として知られています。特に天然ガス火力発電でよく使われます。

通常の火力発電では、燃料を燃やして蒸気をつくり、その蒸気で蒸気タービンを回します。一方、コンバインドサイクル発電では、まず天然ガスを燃やしてガスタービンを回します。その時点で一度発電します。

しかし、ガスタービンを回した後の排ガスには、まだ高い熱が残っています。その熱を捨ててしまうのはもったいないため、排熱回収ボイラーという設備で水を加熱し、蒸気をつくります。その蒸気で蒸気タービンを回し、もう一度発電します。

このように、ガスタービンと蒸気タービンを組み合わせるため、「コンバインド」、つまり組み合わせたサイクルと呼ばれます。

コンバインドサイクル発電の流れは次の通りです。

• 天然ガスを燃やす
• 高温の燃焼ガスでガスタービンを回す
• ガスタービンにつながった発電機で電気をつくる
• 排ガスの熱で水を蒸気にする
• 蒸気で蒸気タービンを回す
• 蒸気タービンにつながった発電機でも電気をつくる

この方式では、燃料の熱をより多く電気に変えることができます。そのため、同じ量の電気をつくるために必要な燃料を減らしやすく、二酸化炭素の排出量も抑えやすくなります。

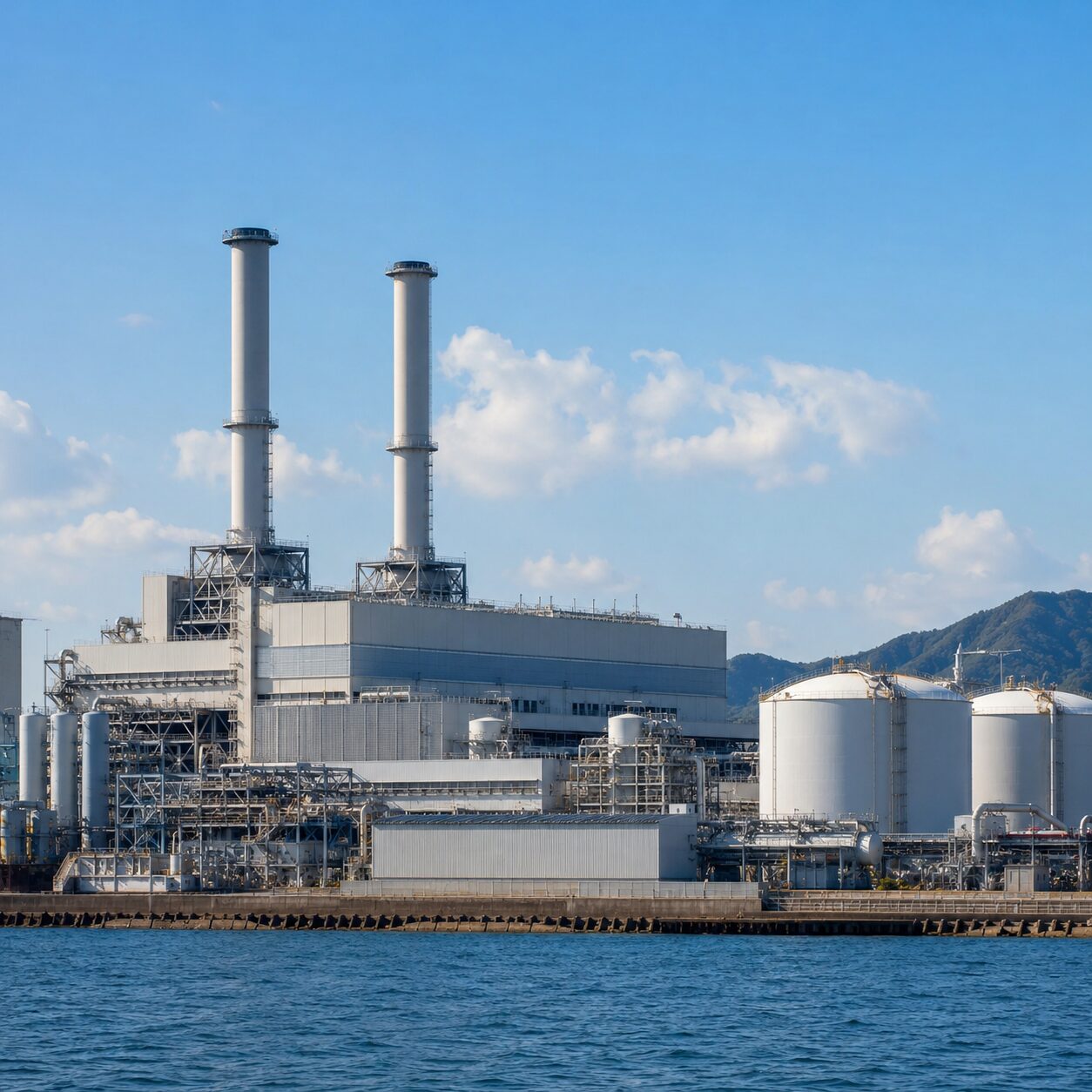

なぜ火力発電所は海沿いに多いのか

日本の火力発電所は、海沿いに建てられていることが多くあります。これにはいくつかの理由があります。

一つ目は、燃料を船で運び込みやすいからです。日本は石炭、石油、天然ガスの多くを海外から輸入しています。大量の燃料を運ぶには船が適しています。そのため、港の近くに発電所をつくると、燃料を受け入れやすくなります。

二つ目は、冷却水を確保しやすいからです。火力発電所では、タービンを回した後の蒸気を冷やして水に戻す必要があります。この冷却のために大量の水が必要になることがあります。海沿いであれば、冷却水を確保しやすいという利点があります。

三つ目は、大規模な設備を建てる土地を確保しやすい場合があるからです。火力発電所には、発電設備だけでなく、燃料タンク、貯炭場、受け入れ設備、送電設備などが必要です。海沿いの工業地帯には、こうした大規模な設備を配置しやすい場所があります。

ただし、海沿いに建てる場合は、津波、高潮、台風、塩害などへの対策も必要です。立地には便利な面がある一方で、自然災害への備えも欠かせません。

火力発電所で使われる水の役割

火力発電所では、水が非常に重要な役割を持っています。燃料そのものが電気に直接変わるわけではなく、燃料の熱で水を蒸気にし、その蒸気でタービンを回すからです。

水はボイラーで加熱され、蒸気になります。その蒸気はタービンを回した後、復水器で冷やされて再び水になります。そしてポンプでボイラーへ送られ、再び蒸気になります。

このように、水は発電所の中を循環しています。水が蒸気になり、蒸気がタービンを回し、また水に戻るという流れを繰り返します。

ただし、発電所で使う水には高い品質が求められます。水の中に不純物が多いと、ボイラーや配管に悪影響を与えることがあります。たとえば、配管の内側に汚れが付着したり、腐食が起きたりすると、発電効率や安全性に影響します。

そのため、発電所では水をきれいに処理し、適切な状態で管理しています。水の管理も、火力発電所を安全に動かすための重要な仕事です。

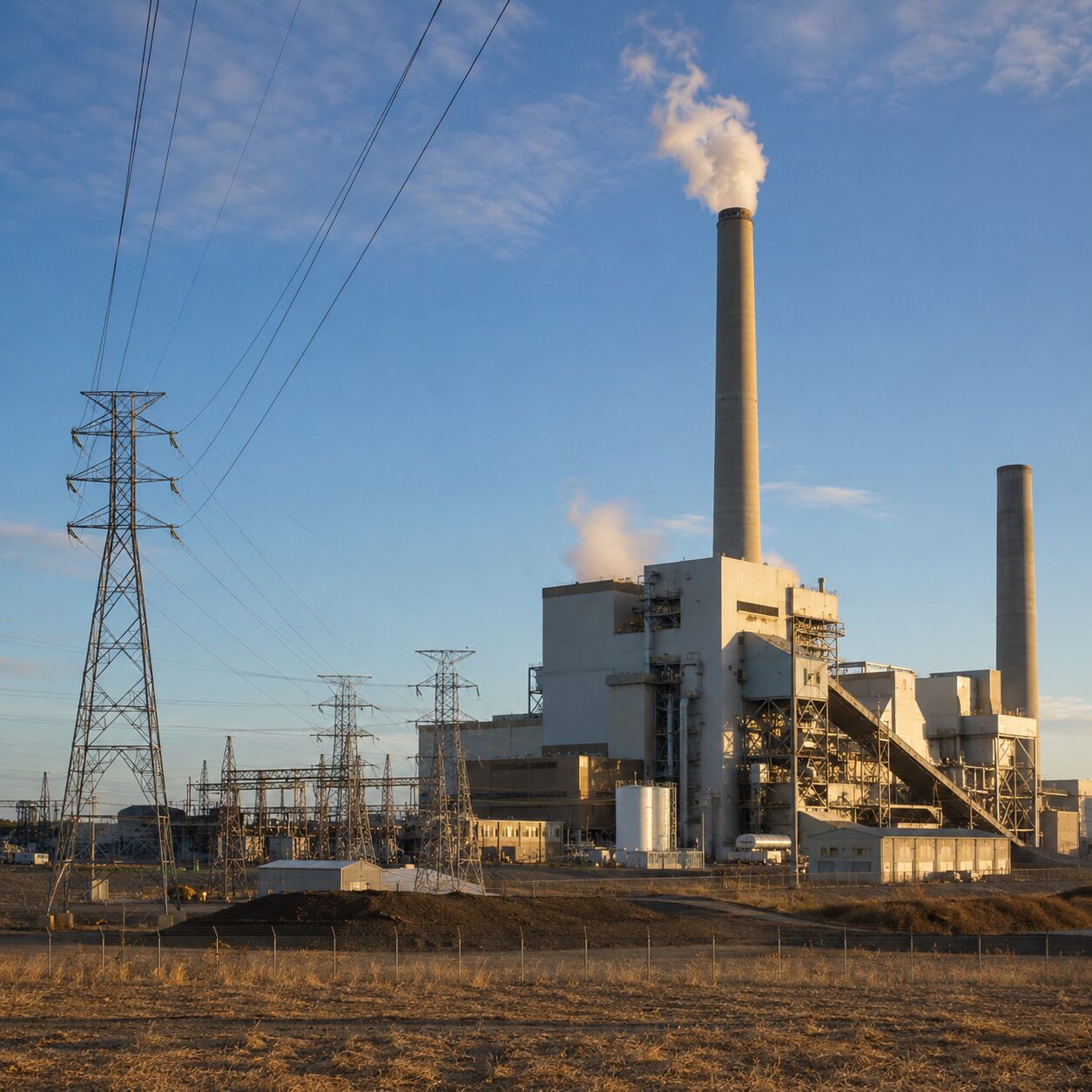

火力発電所の煙突の役割

火力発電所には、高い煙突が立っていることがあります。煙突は、燃料を燃やした後に発生する排ガスを外へ出すための設備です。

燃料を燃やすと、二酸化炭素、水蒸気、窒素酸化物、硫黄酸化物、ばいじんなどが発生することがあります。現在の火力発電所では、排ガスをそのまま外に出すのではなく、さまざまな装置で処理してから排出します。

たとえば、硫黄酸化物を減らす脱硫装置、窒素酸化物を減らす脱硝装置、細かい粒子を取り除く集じん装置などがあります。これらの環境対策設備によって、大気汚染物質の排出を抑える努力が行われています。

煙突から見える白い煙のようなものは、水蒸気である場合もあります。ただし、見た目だけでは排ガスの成分までは判断できません。火力発電所では、排ガスの成分や濃度を監視し、基準を守る必要があります。

火力発電所の制御室の役割

火力発電所には、運転状況を監視する制御室があります。制御室では、発電所内のさまざまな設備の状態を確認し、必要に応じて運転を調整します。

発電所では、燃料の量、空気の量、蒸気の圧力、蒸気の温度、タービンの回転数、発電量、排ガスの状態、冷却水の状態など、多くのデータを常に監視しています。

もし異常があれば、すぐに対応しなければなりません。発電所は巨大な設備であり、高温・高圧の蒸気や大量の燃料を扱うため、安全管理が非常に重要です。

制御室は、発電所の頭脳のような場所です。設備の状態を把握し、発電量を調整し、安全に運転を続けるために欠かせません。

火力発電所が発電量を調整しやすい理由

火力発電所の特徴の一つに、発電量を調整しやすいことがあります。電気は大量に貯めておくことが難しいため、使われる量とつくられる量のバランスを常に保つ必要があります。

電力需要は、季節や時間帯によって変わります。夏の暑い日には冷房の使用が増え、冬の寒い日には暖房の使用が増えます。平日の日中は工場やオフィスで電気の使用量が増え、夜間には需要が下がることがあります。

火力発電所では、燃料の投入量やタービンの運転状態を調整することで、発電量をある程度変えることができます。もちろん、すべての火力発電所がすぐに自由自在に発電量を変えられるわけではありません。設備の種類や運転状態によって、調整のしやすさは異なります。

特に天然ガス火力は、比較的出力調整がしやすいとされています。そのため、太陽光発電や風力発電のように発電量が天候に左右される電源を補う役割もあります。

再生可能エネルギーが増えるほど、電力の需給バランスを保つことが重要になります。その中で、火力発電所は調整力として使われることがあります。

火力発電所と環境対策の仕組み

火力発電所は燃料を燃やすため、環境への影響を小さくするための対策が必要です。特に重要なのは、二酸化炭素の排出、大気汚染物質の排出、排水や冷却水の管理、騒音対策などです。

二酸化炭素は、燃料を燃やすことで必ず発生します。石炭火力は排出量が多く、天然ガス火力は比較的少ない傾向がありますが、化石燃料を使う以上、二酸化炭素をゼロにすることは簡単ではありません。

大気汚染物質については、排ガス処理装置が使われます。脱硫装置は硫黄酸化物を減らし、脱硝装置は窒素酸化物を減らし、集じん装置はばいじんを取り除きます。

また、発電効率を高めることも環境対策になります。同じ量の電気を少ない燃料でつくることができれば、燃料使用量を減らせます。燃料使用量が減れば、二酸化炭素の排出量も抑えられます。

近年では、水素やアンモニアの活用、二酸化炭素の回収・貯留、いわゆるCCSなども検討されています。ただし、これらの技術にはコストや供給体制、設備改修などの課題があります。

火力発電所と原子力発電所の仕組みの違い

火力発電所と原子力発電所は、どちらも蒸気でタービンを回し、発電機で電気をつくるという点では似ています。しかし、熱を発生させる方法が大きく違います。

火力発電所では、石炭、石油、天然ガスなどの燃料を燃やして熱をつくります。一方、原子力発電所では、ウランなどの核分裂によって発生する熱を利用します。

つまり、タービンを回して発電する部分は似ていますが、熱源が違うのです。

火力発電所は、燃料を燃やすため二酸化炭素を排出します。原子力発電所は、発電時に二酸化炭素をほとんど出さない一方で、放射性物質の管理や使用済み核燃料の処理、安全対策など、別の大きな課題があります。

見た目でも、火力発電所には煙突、ボイラー建屋、燃料タンク、貯炭場、LNG設備などが見られます。一方、原子力発電所には原子炉建屋や原子力特有の安全設備があります。ただし、冷却設備やタービン建屋など、外見だけでは判別しにくい部分もあります。

火力発電所を説明する画像を使う場合は、冷却塔だけが大きく目立つ写真を使うと、原子力発電所のイメージと混同されることがあります。火力発電所らしさを出すには、煙突、ボイラー建屋、燃料設備、LNGタンク、石炭の搬送設備、タービン室などが写っている写真の方が適しています。

火力発電所の仕組みを身近な例で考える

火力発電所の仕組みは大規模で複雑ですが、身近な例に置き換えると理解しやすくなります。

たとえば、お湯を沸かすと蒸気が出ます。蒸気には勢いがあり、ふたを押し上げたり、やかんの口から勢いよく出たりします。火力発電では、この蒸気の力を利用してタービンを回します。

また、風車を考えると、タービンの働きがわかりやすくなります。風が風車の羽根に当たると、風車が回ります。火力発電では、風の代わりに高温・高圧の蒸気がタービンの羽根に当たり、タービンを回します。

さらに、自転車のライトの発電機を考えると、発電機の仕組みがわかりやすくなります。タイヤの回転で小さな発電機が回ると、ライトが点灯します。火力発電所では、タービンの大きな回転力で巨大な発電機を回し、大量の電気をつくります。

このように、火力発電所は「水を沸かす」「蒸気で羽根を回す」「回転で電気をつくる」という流れを、非常に大きな規模で行っている施設だと考えることができます。

火力発電所の仕組みを図解的に整理

火力発電所の流れを文章で整理すると、次のようになります。

この表を見ると、火力発電所は一つの設備だけで成り立っているのではなく、燃料、蒸気、水、回転、電気、送電という複数の仕組みが連続していることがわかります。

火力発電所の仕組みを理解する意味

火力発電所の仕組みを知ることは、単に理科や社会の知識として役立つだけではありません。エネルギー問題を考えるうえでも重要です。

火力発電所では、燃料を燃やすことで電気をつくります。そのため、安定して発電しやすい一方で、燃料費がかかり、二酸化炭素も排出します。燃料を海外から輸入している場合、国際情勢や為替の影響も受けます。

また、発電所の仕組みを知ると、なぜ再生可能エネルギーだけで電力をまかなうことが簡単ではないのかも理解しやすくなります。太陽光や風力は環境面で重要ですが、天候によって発電量が変わります。その変動を補うためには、火力発電、蓄電池、揚水発電、送電網の強化、需要調整など、さまざまな仕組みが必要です。

電気は、スイッチを押せば当たり前のように使えるものに見えます。しかし、その裏側では、発電所、送電線、変電所、配電設備、運転員、保守作業員など、多くの設備と人が関わっています。

火力発電所の仕組みを理解することは、私たちの生活を支える電気の重みを知ることにもつながります。

まとめ

火力発電所は、石炭、石油、天然ガスなどの燃料を燃やし、その熱を利用して電気をつくる施設です。基本的な流れは、燃料を燃やす、熱で水を蒸気にする、蒸気でタービンを回す、発電機で電気をつくる、というものです。

火力発電所の主な設備には、燃料設備、ボイラー、蒸気タービン、発電機、復水器、ポンプ、変圧器、送電設備などがあります。それぞれの設備が役割を持ち、連携することで電気がつくられます。

石炭火力、石油火力、天然ガス火力では、使う燃料や設備の特徴が異なります。特に天然ガス火力では、ガスタービンと蒸気タービンを組み合わせるコンバインドサイクル発電が使われることがあり、燃料のエネルギーを効率よく利用できます。

火力発電所は、安定して電気をつくりやすく、発電量を調整しやすいという大きな特徴があります。一方で、化石燃料を使うため二酸化炭素を排出し、環境負荷や燃料輸入への依存という課題もあります。

火力発電所の仕組みを知ると、電気がどのように生まれ、どのような設備を通って私たちの生活に届いているのかが見えてきます。火力発電は、現代社会を支えてきた重要な発電方法であると同時に、これからの脱炭素社会に向けて、使い方を見直していくべき発電方法でもあります。
