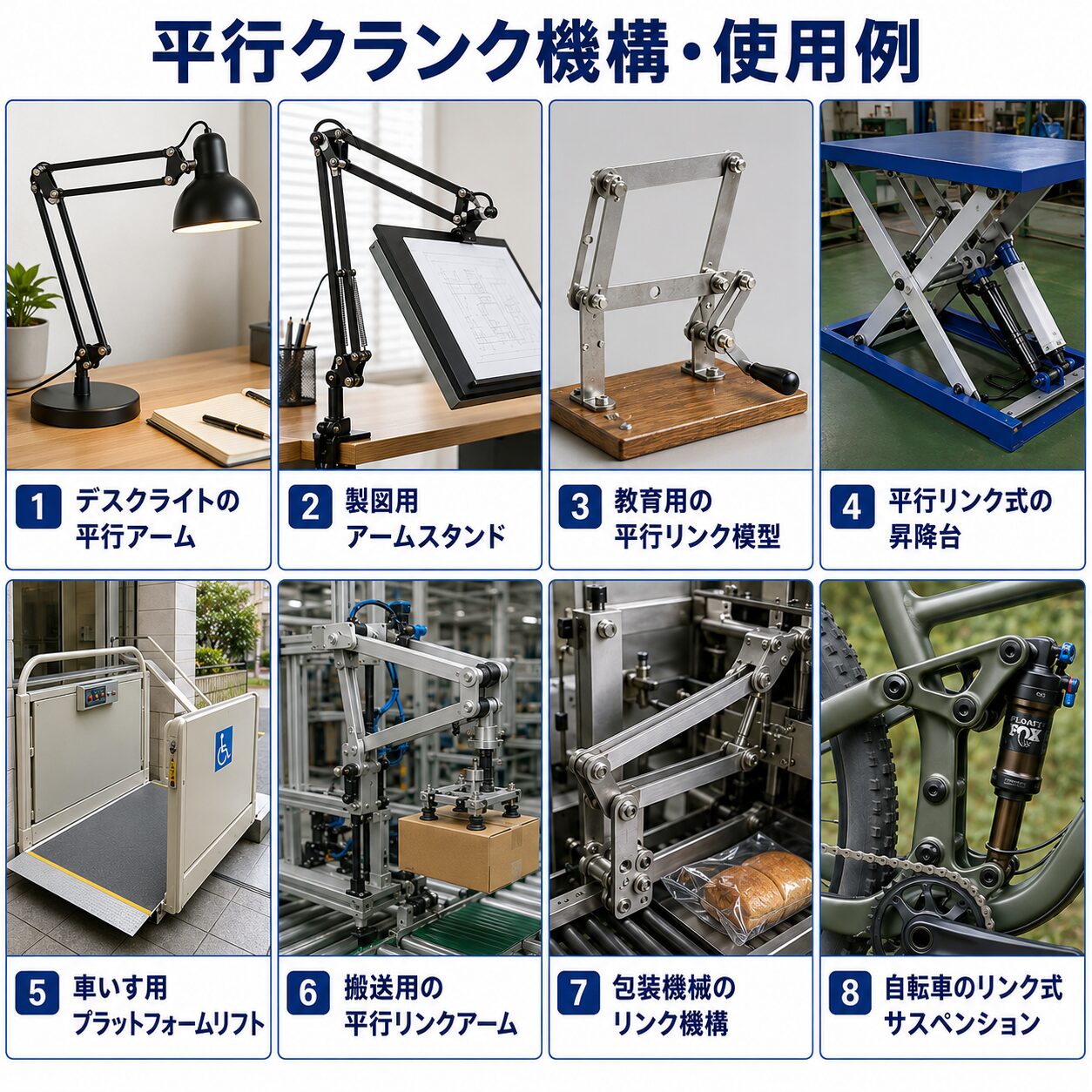

平行クランク機構・使用例

平行リンク機構との違いと身近な利用例をわかりやすく解説

機械の世界では、モーターや人の手によって生まれた動きを、そのまま使うだけでなく、別の形の動きに変えて利用することがよくあります。たとえば、回転する動きを上下運動に変えたり、物を水平に保ったまま移動させたり、先端の向きをできるだけ変えずに動かしたりする仕組みがあります。

そのような機械の仕組みを考えるうえで大切なのが、リンク機構です。リンク機構とは、棒状の部品をピンや軸でつなぎ、部品同士を連動して動かす仕組みのことです。

その中でも、向かい合うリンクが平行に近い関係を保ちながら動くものは、平行リンク機構や平行四辺形リンク機構と呼ばれます。また、リンクの一部が回転運動をする場合には、平行クランク機構として説明されることもあります。

この記事では、平行クランク機構と平行リンク機構の関係を整理しながら、身近な使用例をわかりやすく紹介します。

平行クランク機構とは何か

平行クランク機構とは、リンクを組み合わせた機構の一種で、向かい合うリンクが平行を保ちながら動く仕組みです。基本的には、4本のリンクがピンでつながった四節リンク機構の仲間として考えることができます。

四節リンク機構とは、4つの部品が輪のようにつながり、それぞれの接続部分を軸として動く仕組みです。この4本のリンクのうち、向かい合うリンクの長さが等しく、平行四辺形のような形を作る場合、動いている間も向かい合うリンクが平行に近い関係を保ちます。

このような構造では、片方のリンクを動かすと、反対側のリンクも連動して動きます。その結果、先端に取り付けた部品や台の向きを大きく変えずに移動させることができます。

つまり、平行クランク機構の大きな特徴は、物の姿勢を保ちながら動かしやすいことです。

平行リンク機構との違い

平行クランク機構を理解するときに注意したいのが、平行リンク機構との関係です。

平行リンク機構は、リンクが平行四辺形のように組まれ、動いている間も平行関係を保ちやすい仕組みを広く指します。たとえば、デスクライトのアームや製図用アームスタンドなどは、平行リンク機構の代表的な例として説明しやすいものです。

一方、平行クランク機構は、その中でもクランクのように回転する部分を含み、回転運動によってリンク全体が連動するものとして考えることができます。

ただし、日常的な説明や学習では、平行クランク機構と平行リンク機構がかなり近い意味で扱われることもあります。そのため、この記事では「平行クランク機構」という言葉を中心にしながら、実際の使用例については、より広く平行リンク機構に近いものも含めて紹介します。

大切なのは、すべてを厳密に同じ機構として覚えることではありません。むしろ、「平行なリンクを使うことで、部品の向きや姿勢を保ちながら動かせる」という考え方を理解することが重要です。

なぜ平行なリンクを使うのか

機械で物を動かすとき、ただ1本の棒で支えるだけでは、動かしたい部品が大きく傾いてしまうことがあります。

たとえば、台を1本のアームだけで持ち上げると、台の角度が変わってしまい、上に載せた物が落ちやすくなります。ライトを1本の棒だけで支えると、位置を変えるたびに照らす向きも大きく変わってしまいます。

そこで、複数のリンクを平行に近い形で配置します。平行なリンクを使うと、動いている部品の向きが安定しやすくなります。

これは、平行四辺形を思い浮かべると理解しやすいです。平行四辺形は、形が斜めに変形しても、向かい合う辺は平行のままです。この性質を機械に応用すると、部品を移動させながらも、先端の向きを保ちやすくなります。

平行クランク機構・平行リンク機構の特徴

平行クランク機構や平行リンク機構には、いくつかの特徴があります。

物の向きを保ちながら動かせる

最も大きな特徴は、物の向きを保ちながら動かしやすいことです。

たとえば、ライトの先端、作業台、リフトの床面、搬送アームの先端などは、動いている途中で大きく傾くと不便です。平行リンクを使うことで、これらの部品を安定した姿勢で移動させやすくなります。

動きが目で見てわかりやすい

リンク機構は、部品の動きが目で見えやすいという特徴があります。歯車や電子制御のように内部の仕組みが見えにくいものと比べると、リンクがどのように動いているのかを観察しやすいです。

そのため、技術や理科、工業の学習にも向いています。模型を作って実際に動かしてみると、リンクの長さや取り付け位置によって動きが変わることを理解しやすくなります。

比較的シンプルな構造で作れる

平行リンク機構は、基本的には棒状の部品とピン、軸、支点などで構成できます。もちろん、実際の製品では強度や安全性、摩擦、耐久性などを考える必要がありますが、基本原理そのものは比較的シンプルです。

このため、教材模型から工場の機械まで、幅広い場面で応用されています。

使用例1：デスクライトの平行アーム

平行クランク機構や平行リンク機構を理解しやすい身近な例として、デスクライトのアームがあります。

特に、製図用ライトや作業用ライトには、2本のアームが平行に配置されたものがあります。アームの関節部分がピンのように動くことで、ライトの位置を前後や上下に変えることができます。

このとき、平行リンクの仕組みがあると、ライトの向きを大きく変えずに位置を調整しやすくなります。もちろん、実際のライトではバネや摩擦、関節の固定機構なども使われていますが、基本的な考え方としては、平行リンクによって安定した動きを作っていると考えることができます。

机の上でライトを動かしたとき、アームがどのように連動しているかを観察すると、平行リンク機構の特徴がよくわかります。

使用例2：製図用アームスタンド

製図用アームスタンドも、平行リンク機構の代表的な使用例です。

製図用アームスタンドとは、図面、タブレット、拡大鏡、作業用ライトなどを支えるための可動式アームです。机の端に固定し、必要な位置に動かして使うものがあります。

このようなアームでは、先端に取り付けた板や器具の向きが大きく変わらないことが重要です。角度が毎回大きく変わってしまうと、図面を見にくくなったり、作業しにくくなったりします。

そこで、平行に近いリンクを使うことで、先端部分の姿勢を保ちながら移動できるようにしています。これは、平行クランク機構や平行リンク機構の考え方がとてもわかりやすく表れる例です。

使用例3：教育用の平行リンク模型

平行クランク機構を学ぶときに最もわかりやすいのが、教育用の平行リンク模型です。

金属の細い板、木の棒、プラスチックの部品などをピンでつなぎ、平行四辺形のような形を作ると、簡単な平行リンク模型になります。片方のリンクを動かすと、反対側のリンクも連動して動きます。

この模型では、次のようなことを観察できます。

• 向かい合うリンクが平行を保ちながら動くこと
• 先端の部品の向きが変わりにくいこと
• リンクの長さや取り付け位置によって動き方が変わること
• 回転する部分と揺れ動く部分が連動していること

平行クランク機構を学ぶ場合、最初から複雑な工業機械を見るよりも、このような模型を観察した方が理解しやすいです。

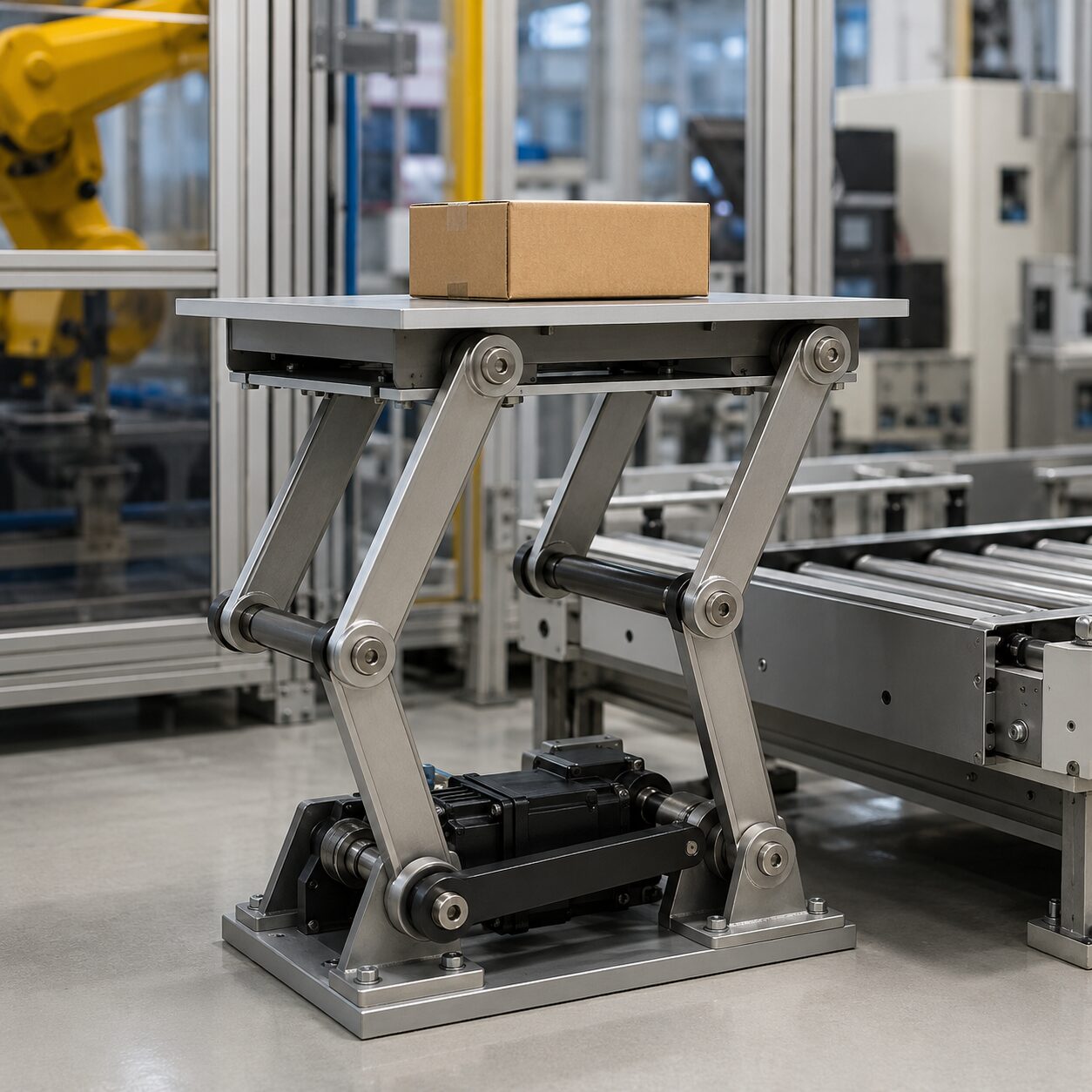

使用例4：平行リンク式の昇降台

工場や作業場では、物を持ち上げるための昇降台が使われることがあります。中には、リンク機構を使って台を上下させるものがあります。

昇降台で重要なのは、台の上面をできるだけ水平に保つことです。もし台が大きく傾くと、上に載せた工具や部品、荷物が落ちる危険があります。また、作業者にとっても危険です。

平行リンク式の昇降台では、リンクを左右に配置することで、台が安定して上下するように設計されています。すべての昇降台が平行クランク機構そのものというわけではありませんが、物を水平に保ちながら動かすという点では、平行リンク機構の考え方と深く関係しています。

なお、よく見られるシザーリフトは、はさみのようなリンクを交差させたシザーリンク機構です。これは平行クランク機構とは厳密には別の仕組みですが、台を水平に保って上下させるという目的は共通しています。

使用例5：車いす用プラットフォームリフト

車いす用プラットフォームリフトは、段差のある場所で車いす利用者を安全に移動させるための装置です。

このようなリフトでは、乗っている人の安全を守るため、床面が大きく傾かないことがとても重要です。床面が傾くと、車いすが不安定になったり、利用者が不安を感じたりする可能性があります。

そこで、リフトの構造には、床面を水平に保ちやすくするためのリンク機構が使われることがあります。油圧装置や電動モーターと組み合わせながら、台を安定して上下させる仕組みです。

ここで大切なのは、単に「人を持ち上げる」ということではありません。安全な姿勢を保ったまま移動させるという点です。この考え方は、平行リンク機構の目的とよく合っています。

使用例6：搬送用の平行リンクアーム

工場では、部品や箱、食品、容器などを決まった位置へ運ぶために、搬送用のアームが使われることがあります。

搬送用アームでは、先端に取り付けた部品や箱の向きをできるだけ保ちながら移動させたい場合があります。たとえば、箱を持ち上げて別の場所に置くとき、箱が大きく傾くと中身がこぼれたり、位置がずれたりすることがあります。

このような場面で、平行リンクを使ったアームが役立ちます。リンクが平行に動くことで、先端部分の向きを保ちやすくなります。

一般的な多関節ロボットアームは、平行クランク機構とは限りません。しかし、平行リンクを使った搬送アームやパラレルリンクを応用した装置では、同じような考え方が利用されています。

使用例7：包装機械のリンク機構

包装機械にも、リンク機構が使われることがあります。

食品や日用品を包装する機械では、袋を押さえる、フィルムを送る、容器を動かす、ふたを閉じるなど、決まった動作を何度も繰り返します。このような動きを安定して行うために、クランクやリンクが利用されます。

包装機械の中には、部品を一定の姿勢で動かすために、平行リンクに近い仕組みを使うものもあります。たとえば、押さえ板や移動アームを平行に近い動きで動かすことで、包装される物を安定して扱うことができます。

この例では、平行クランク機構そのものというより、平行リンクの考え方を応用した機械装置として理解するとよいでしょう。

使用例8：自転車のリンク式サスペンション

マウンテンバイクなどの自転車には、後輪部分にリンク式サスペンションが使われることがあります。

サスペンションは、路面からの衝撃をやわらげるための仕組みです。でこぼこした道を走るとき、タイヤやフレームに伝わる衝撃を吸収し、乗り心地や安定性を高めます。

自転車のリアサスペンションには、複数のリンクを使って後輪の動きを調整するタイプがあります。これらは平行クランク機構そのものではない場合も多いですが、リンクを使って動きを制御するという点では、同じ機械的な考え方に属します。

そのため、この記事では「関連するリンク機構の例」として紹介できます。がリンク機構の応用を理解するうえでは、身近な乗り物の例としてわかりやすいでしょう。

使用例として注意が必要なもの

平行クランク機構を説明するときには、似ているけれど別の機構もあります。これらをすべて同じものとして扱うと、少し誤解が生まれます。

自動車のワイパー

自動車のワイパーにはリンク機構が使われています。しかし、一般的にはクランク・ロッカー機構やワイパーリンク機構として説明されることが多く、平行クランク機構の代表例とは言いにくいです。

そのため、ワイパーは「リンク機構の例」としては使えますが、「平行クランク機構の代表例」として扱う場合は注意が必要です。

エンジンのクランク機構

エンジンでは、ピストンの往復運動をクランクシャフトの回転運動に変える仕組みが使われています。これはクランク機構の代表例です。

ただし、エンジンのクランク機構は、平行リンクで姿勢を保つことを目的とした平行クランク機構とは異なります。したがって、エンジンは「クランク機構」の例としては正しいですが、「平行クランク機構」の例としては適していません。

普通の産業用ロボットアーム

工場で見られる一般的な多関節ロボットアームは、複数の関節をモーターで制御して動きます。見た目はアーム状ですが、平行クランク機構とは限りません。

平行リンクを使ったロボットや搬送アームであれば関連例として紹介できますが、普通の6軸ロボットアームをそのまま平行クランク機構の例とするのは避けた方がよいでしょう。

平行クランク機構を学ぶポイント

平行クランク機構や平行リンク機構を学ぶときには、次の点に注目すると理解しやすくなります。

• どの部品が固定されているか
• どのリンクが動いているか
• 向かい合うリンクが平行を保っているか
• 先端の部品の向きが変わりにくいか
• 回転運動や揺れ運動がどのように伝わっているか

特に大切なのは、単に「棒がつながっている」と見るのではなく、なぜそのような形にしているのかを考えることです。

平行リンクが使われる理由は、部品の姿勢を安定させるためです。この目的を意識すると、デスクライト、昇降台、搬送アームなどの仕組みが理解しやすくなります。

身近なものを観察してみると理解しやすい

平行クランク機構や平行リンク機構は、教科書だけで理解しようとすると少し難しく感じるかもしれません。しかし、身の回りの道具を観察すると、意外とわかりやすくなります。

たとえば、デスクライトのアームを動かしてみると、2本のリンクが同じように動いていることがわかります。製図用アームスタンドを見れば、先端の板やライトが大きく傾かないように工夫されていることがわかります。

また、工場の機械やリフト装置を見る機会があれば、台やアームがどのように支えられているかを観察してみるとよいでしょう。リンクが平行に配置されている部分があれば、それは平行リンク機構の考え方を利用している可能性があります。

まとめ：平行クランク機構は「姿勢を保って動かす」ための大切な仕組み

平行クランク機構は、リンクを組み合わせて、部品の向きや姿勢を保ちながら動かすための機構です。平行リンク機構や平行四辺形リンク機構と深く関係しており、日常的な説明では近いものとして扱われることもあります。

代表的な使用例としては、デスクライトの平行アーム、製図用アームスタンド、教育用の平行リンク模型、平行リンク式の昇降台、車いす用プラットフォームリフト、搬送用の平行リンクアーム、包装機械のリンク機構などがあります。

一方で、自動車のワイパー、エンジンのクランク機構、一般的なロボットアームなどは、リンクやクランクに関係していても、平行クランク機構そのものとは言いにくい場合があります。そのため、記事や学習で扱うときには、どの機構を指しているのかを整理することが大切です。

この仕組みを学ぶときは、難しい言葉を暗記するよりも、「平行なリンクによって、先端や台の向きを保ちながら動かす」という基本的な考え方を理解することが重要です。身近な道具や機械を観察すると、平行クランク機構や平行リンク機構が、私たちの生活の中でさまざまに応用されていることが見えてきます。
