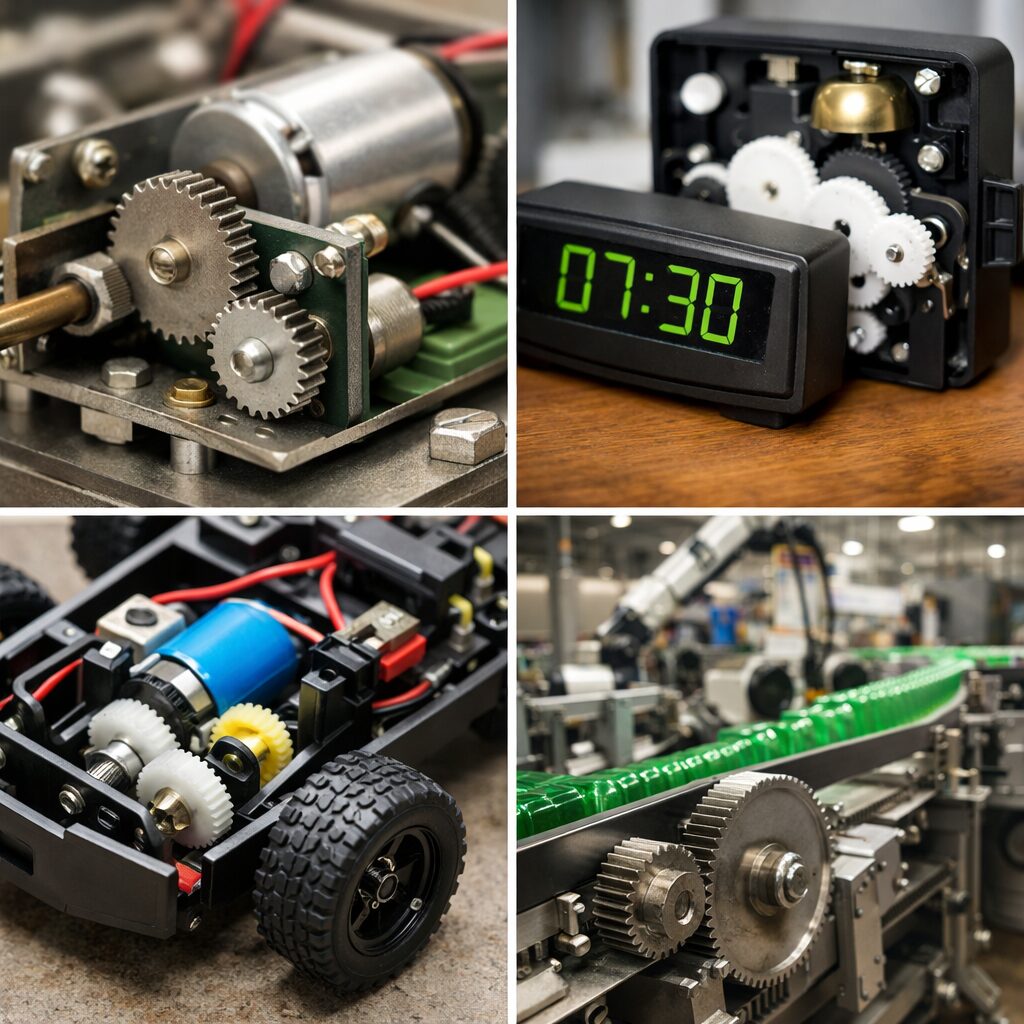

平歯車の使用例

平歯車はどこで使われている？身近な例から機械の仕組みまで解説

平歯車は、機械の中でとてもよく使われている代表的な歯車です。歯車というと、工場の大きな機械や複雑な装置を思い浮かべるかもしれませんが、実際には私たちの身近な道具や家電、自動車、時計、おもちゃなどにも使われています。

平歯車とは、円盤の外側にまっすぐな歯が並んでいる歯車のことです。英語では「spur gear」と呼ばれます。歯が軸に対して平行に作られているため、構造が比較的シンプルで、回転する力を別の軸へ伝えるときに使いやすいという特徴があります。

この記事では、平歯車の基本的な仕組みを説明したうえで、平歯車の使用例を身近なものから産業用機械まで幅広く紹介します。

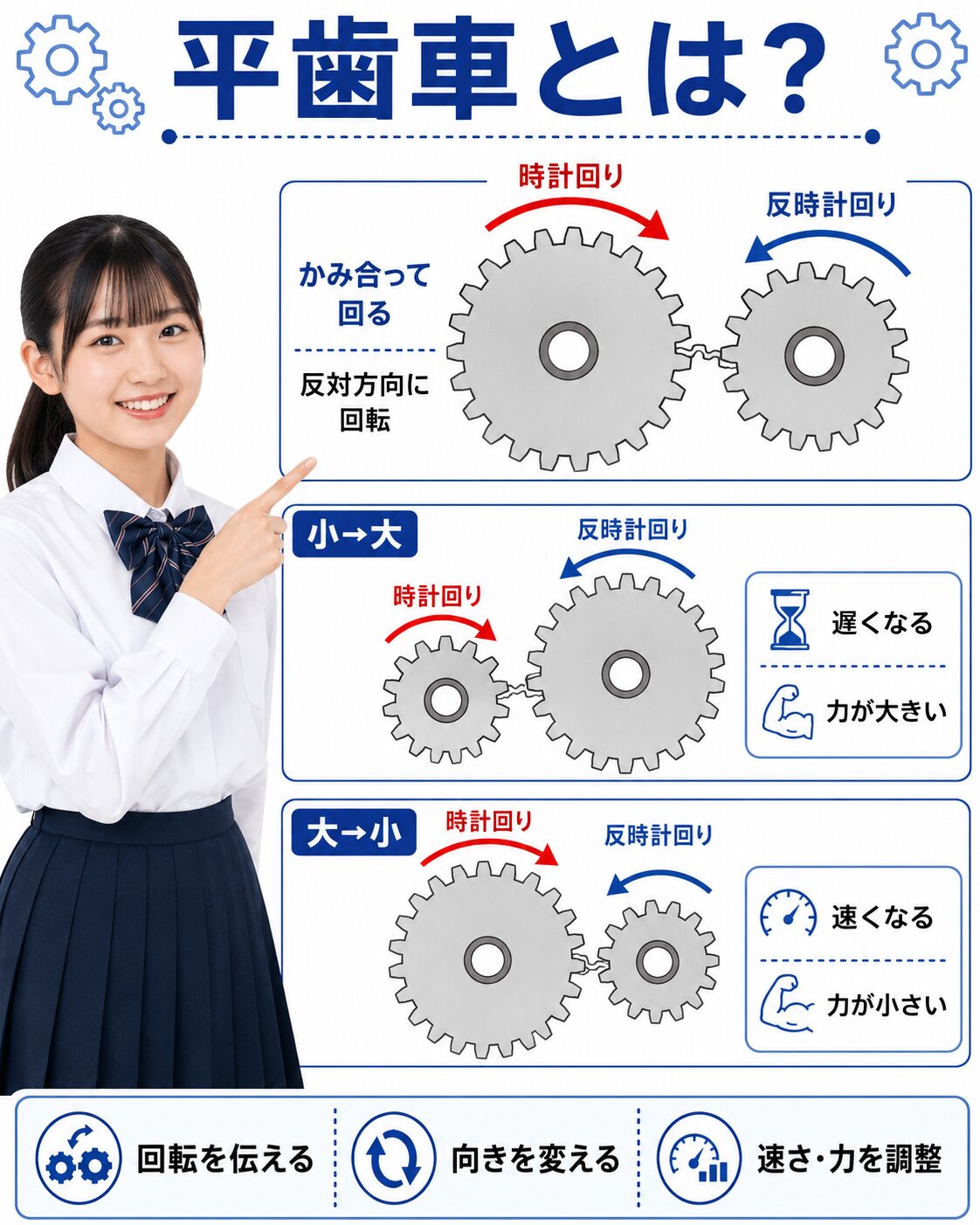

平歯車とは何か

平歯車は、歯車の中でも最も基本的な形の一つです。円形の部品の外周に歯がついており、別の歯車とかみ合うことで回転運動を伝えます。

たとえば、一つの平歯車を回すと、かみ合っているもう一つの平歯車も回転します。このとき、2つの歯車は互いに反対方向へ回ります。片方が時計回りに回れば、もう片方は反時計回りに回るという関係になります。

また、歯車の大きさを変えることで、回転の速さや力の大きさを調整することもできます。小さい歯車が大きい歯車を回す場合、回転は遅くなりますが、より大きな力を得やすくなります。反対に、大きい歯車が小さい歯車を回す場合、回転は速くなりますが、力は小さくなります。

このように、平歯車は「回転を伝える」「回転方向を変える」「速さや力を調整する」という役割を持っています。

平歯車の特徴

平歯車の大きな特徴は、構造が分かりやすく、製造しやすいことです。歯の形が直線的で、他の複雑な歯車に比べると加工しやすいため、多くの機械で利用されています。

また、回転する軸が平行な場合に使われるのも特徴です。平歯車は、基本的に平行に並んだ2本の軸の間で回転を伝えるために使われます。

一方で、歯が一度にかみ合うため、回転時に音や振動が出やすいという面もあります。そのため、高速回転する機械では、はすば歯車など別の種類の歯車が使われることもあります。

それでも、構造の単純さ、扱いやすさ、力の伝達の分かりやすさから、平歯車は現在でも非常に多くの場面で使われています。

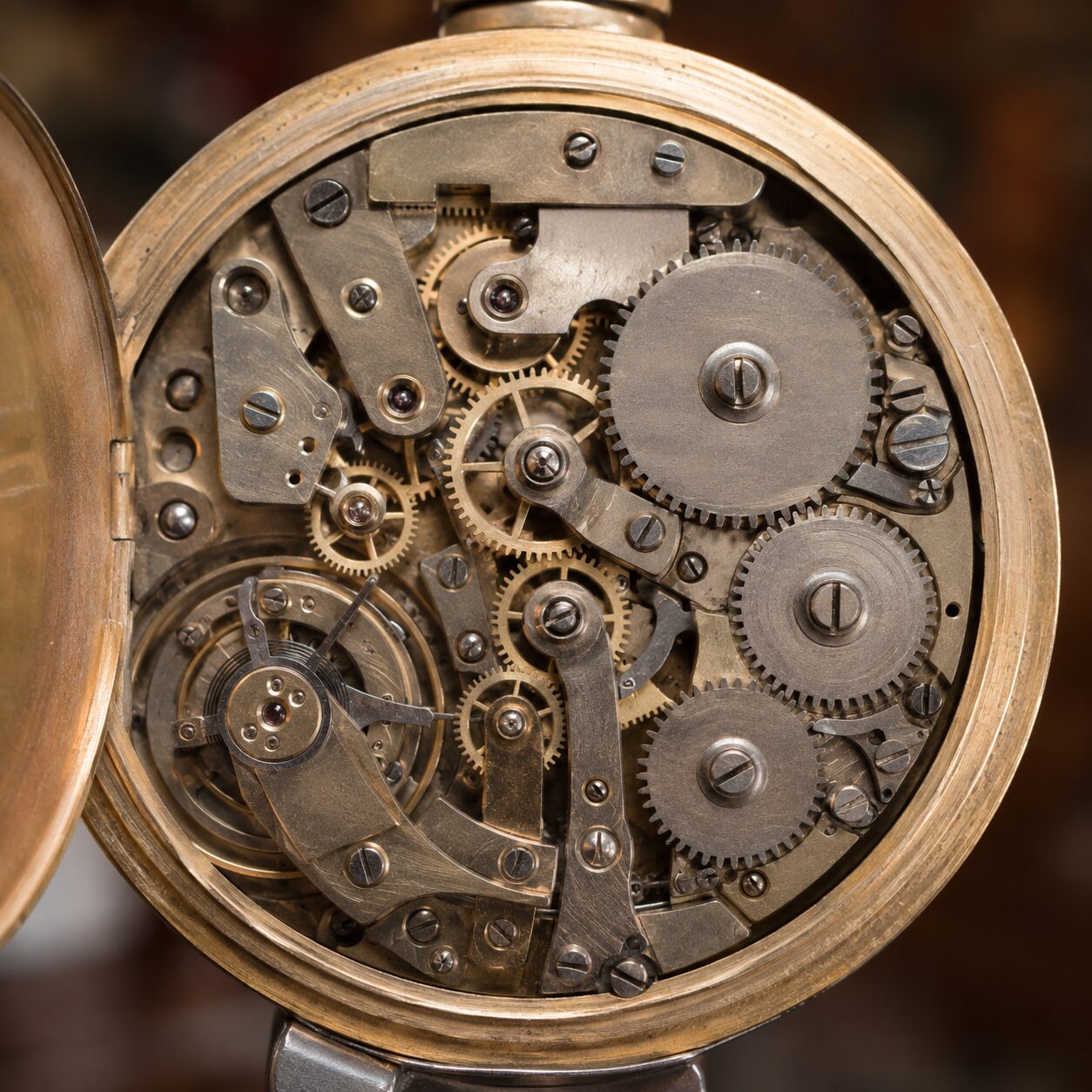

使用例1：時計の内部機構

平歯車の使用例として分かりやすいものに、時計の内部機構があります。

機械式時計や古いタイプの時計では、小さな歯車がいくつも組み合わさって動いています。これらの歯車は、ぜんまいやモーターから生まれた回転を少しずつ伝え、秒針、分針、時針を正確な速さで動かします。

時計では、ただ回転を伝えるだけでなく、回転速度を細かく調整する必要があります。秒針は1分で1周、分針は1時間で1周、時針は12時間で1周するため、それぞれ異なる速さで動かなければなりません。

このような動きを作るために、歯数の異なる歯車を組み合わせます。小さな歯車と大きな歯車を順番にかみ合わせることで、回転の速さを少しずつ変えているのです。

時計の中の歯車は非常に小さいものですが、平歯車の基本的な働きを理解するうえで、とても分かりやすい例です。

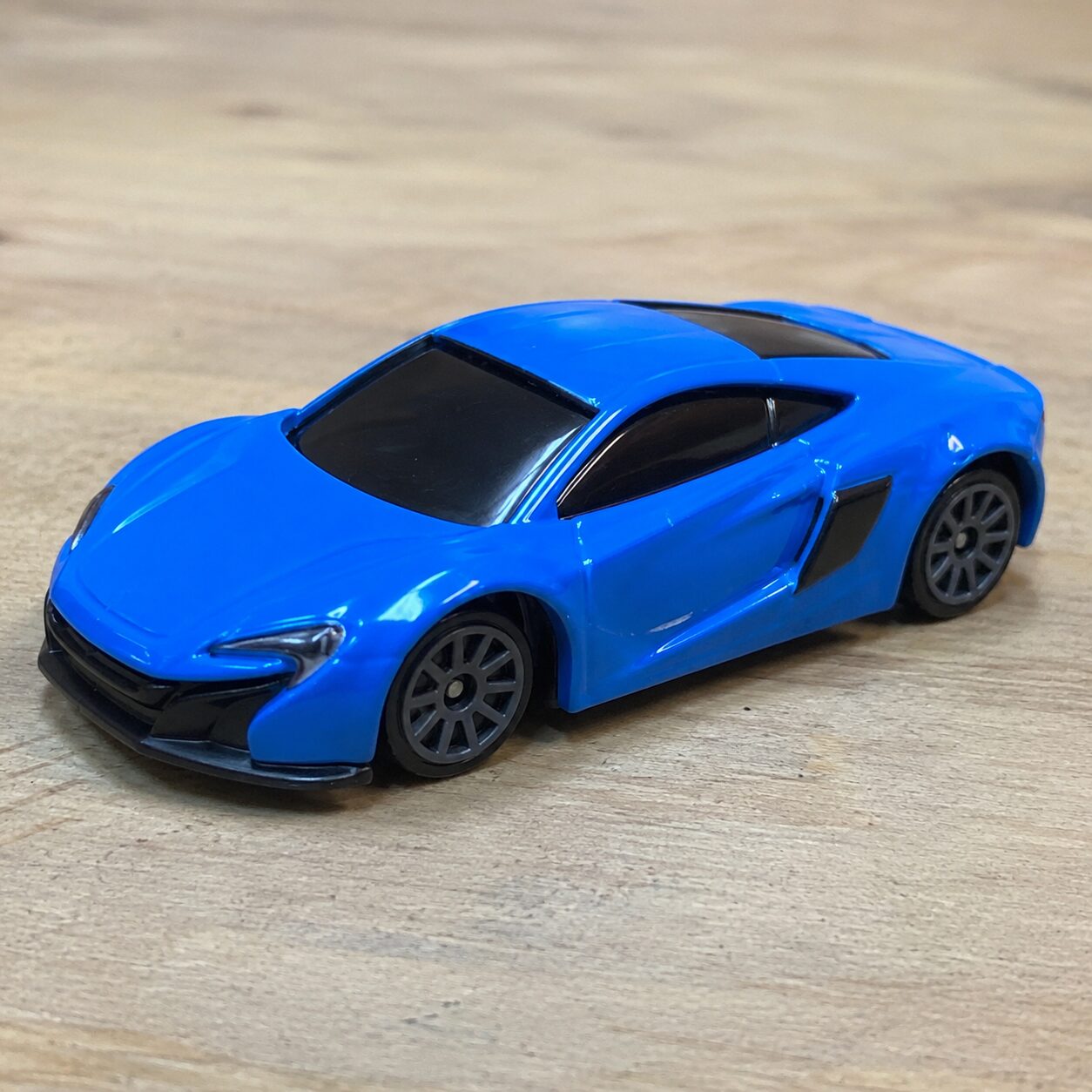

使用例2：おもちゃの車やロボット

平歯車は、おもちゃの車やロボットにもよく使われています。

たとえば、電池で動くおもちゃの車では、小さなモーターが高速で回転します。しかし、モーターの回転をそのままタイヤに伝えると、回転が速すぎたり、十分な力が得られなかったりします。

そこで、モーターの回転を歯車に伝え、回転速度を落としながらタイヤを動かします。これにより、車を前に進ませるために必要な力を得ることができます。

また、ロボットのおもちゃでは、腕を動かしたり、足を動かしたり、頭を回転させたりする部分に歯車が使われることがあります。モーターの力を目的の動きに変えるために、平歯車が役立っているのです。

おもちゃは中の構造を観察しやすいものも多いため、平歯車の働きを学ぶ教材としても適しています。

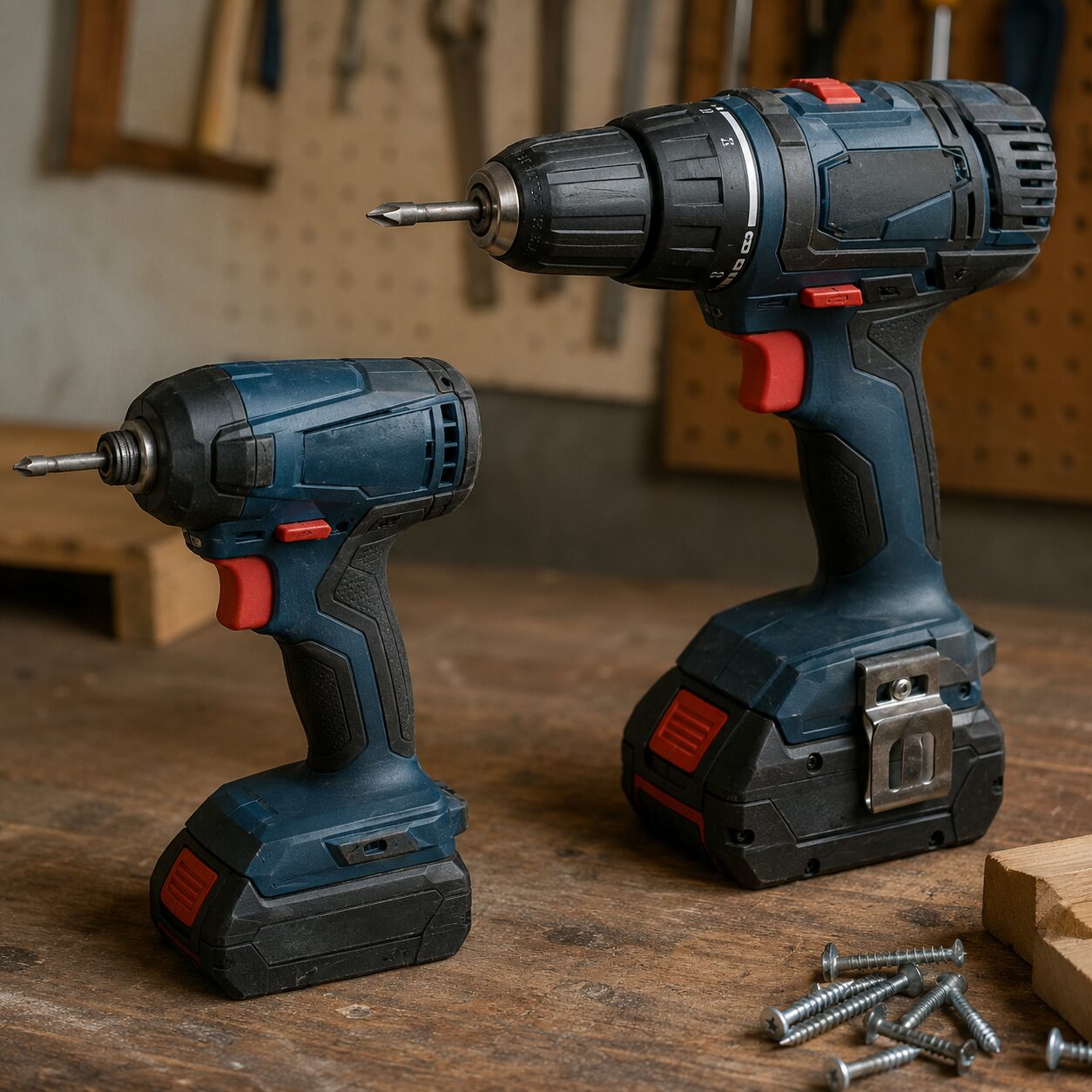

使用例3：電動ドライバーや電動工具

電動ドライバーやドリルなどの電動工具にも、平歯車が使われることがあります。

電動工具では、モーターの回転を先端部分に伝え、ねじを回したり、穴をあけたりします。しかし、作業には単に速く回るだけでなく、強い回転力が必要です。

そこで、内部の歯車によってモーターの回転速度を調整し、必要な力を生み出します。特に、ねじを締める作業では、ゆっくりでも強い力で回転することが重要になります。

平歯車は、こうした回転力の伝達や減速に利用されます。電動工具の内部では、平歯車だけでなく、遊星歯車など別の機構が使われることもありますが、基本的な考え方は「モーターの回転を使いやすい力に変える」という点で共通しています。

使用例4：プリンターやコピー機

プリンターやコピー機の中にも、多くの歯車が使われています。

紙を一定の速度で送るためには、ローラーを正確に回転させる必要があります。プリンターの内部では、モーターの回転が歯車を通じてローラーに伝わり、紙が少しずつ送り出されます。

紙送りの速度が不安定だと、印刷がずれたり、紙詰まりが起きたりする原因になります。そのため、歯車による正確な回転伝達が重要になります。

また、コピー機やレーザープリンターでは、紙を送る部分だけでなく、トナーを運ぶ部分や内部の回転部品にも歯車が使われています。平歯車は、こうした比較的シンプルな回転伝達に適しているため、事務機器の中でもよく利用されます。

使用例5：自動販売機

自動販売機にも、平歯車の仕組みが関わっている場合があります。

自動販売機では、商品を一つずつ取り出し口へ送り出す必要があります。飲み物の缶やペットボトル、菓子、カプセルトイなどを一定の動きで押し出したり、回転させたりするために、モーターと歯車が使われます。

モーターの回転をそのまま使うのではなく、歯車で回転速度や力を調整することで、商品を確実に動かすことができます。

自動販売機は、利用者から見るとボタンを押すだけの機械ですが、内部では商品を正確に移動させるための機構が働いています。その一部として、平歯車のような歯車が重要な役割を果たしています。

使用例6：自動車の一部の機構

自動車にはさまざまな種類の歯車が使われています。その中には、平歯車の考え方に近いものもあります。

自動車の変速機では、回転速度や力を変えるために歯車が使われます。ただし、実際の自動車のトランスミッションでは、静かで滑らかに動くように、はすば歯車が多く使われます。

一方で、補助的な機構や比較的単純な回転伝達を行う部分では、平歯車が使われることがあります。たとえば、電動ミラー、パワーウィンドウ、シート調整機構、ワイパー関連の駆動部などでは、モーターの回転を歯車で調整して動きを作る場合があります。

自動車の中には非常に多くの小さなモーターが使われており、それぞれのモーターの動きを実際の部品の動きに変えるために、歯車が重要な役割を担っています。

使用例7：洗濯機や家電製品

洗濯機、電子レンジ、ミキサー、掃除機などの家電製品にも、歯車の仕組みが使われています。

たとえば、洗濯機ではモーターの回転を洗濯槽や内部の部品に伝える必要があります。機種によって構造は異なりますが、回転を伝える機構の中で歯車が使われることがあります。

電子レンジでは、ターンテーブルをゆっくり回すために小さなモーターと減速機構が使われます。モーターはそのままだと回転が速すぎるため、歯車を使って回転を遅くし、皿がゆっくり回るようにします。

また、ミキサーやフードプロセッサーでは、モーターの回転を刃に伝える仕組みが必要です。すべての機種で平歯車が使われているとは限りませんが、回転を伝える部品として歯車の考え方は広く使われています。

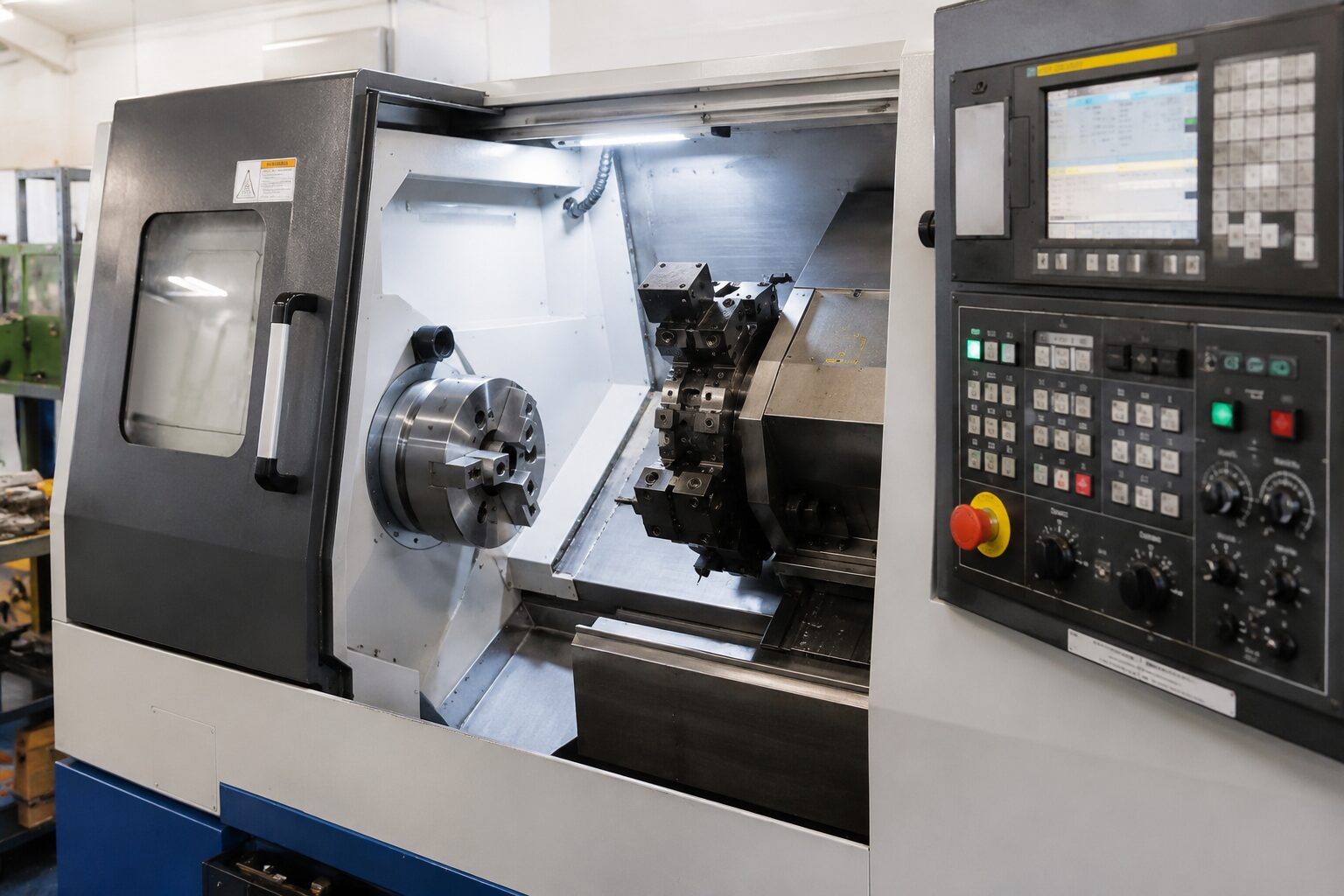

使用例8：工作機械

工場で使われる工作機械にも、平歯車は重要な部品として使われます。

工作機械とは、金属やプラスチックなどを削ったり、穴をあけたり、形を整えたりする機械のことです。旋盤、フライス盤、ボール盤などが代表的です。

こうした機械では、工具や材料を一定の速度で回転させる必要があります。回転速度を変えたり、力を伝えたりするために、歯車が使われます。

平歯車は構造が単純で、正確な回転伝達がしやすいため、工作機械の一部で利用されます。特に、軸が平行な部分で回転を伝える場合に適しています。

使用例9：産業用ロボット

産業用ロボットにも、歯車は欠かせない部品です。

工場で使われるロボットアームは、部品を持ち上げたり、移動させたり、組み立て作業を行ったりします。これらの動きは、モーターだけで作られているわけではありません。モーターの回転を適切な速度や力に変えるために、歯車や減速機が使われます。

産業用ロボットでは高い精度が求められるため、平歯車だけでなく、さまざまな高精度の歯車機構が使われます。それでも、基本的な考え方としては、歯車によってモーターの力を使いやすい動きに変換している点は同じです。

小型のロボットや教育用ロボットでは、平歯車が見える形で使われていることもあります。ロボットの関節や車輪の駆動部分を見ると、平歯車の働きを理解しやすくなります。

使用例10：ベルトコンベア

工場や物流センターで使われるベルトコンベアにも、歯車の仕組みが関わっています。

ベルトコンベアは、荷物や製品を一定方向へ運ぶ装置です。モーターによってローラーを回転させ、そのローラーがベルトを動かします。

このとき、モーターの回転をローラーに伝えるために、歯車や減速機が使われることがあります。回転速度を調整し、重い荷物でも安定して運べるようにするためです。

平歯車は、比較的単純な回転伝達に向いているため、コンベアの補助的な駆動部分や関連装置で使われることがあります。

使用例11：農業機械

農業機械にも、平歯車を含むさまざまな歯車が使われています。

たとえば、田植え機、草刈り機、収穫機、播種機などでは、エンジンやモーターの力を刃、車輪、ローラー、送り出し装置などに伝える必要があります。

農業機械では、土や草、作物などに触れながら作業を行うため、強い力を安定して伝える仕組みが必要です。歯車は、回転の力を確実に伝えられるため、こうした機械に適しています。

平歯車は構造が分かりやすく、比較的丈夫に作ることができるため、農業機械の一部にも利用されます。

使用例12：カメラやレンズの調整機構

カメラやレンズの中にも、小さな歯車が使われることがあります。

古いカメラや一部の機械式カメラでは、フィルムを巻き上げる機構やシャッター関連の動きに歯車が使われていました。また、レンズのズームやピント調整の内部機構にも、ギアの仕組みが関わる場合があります。

現在のデジタルカメラでは電子制御が増えていますが、レンズを動かすためには物理的な機構が必要です。小型モーターと歯車を組み合わせることで、レンズを細かく動かすことができます。

カメラの内部は非常に精密ですが、基本的には「小さな回転を正確な動きに変える」という点で、平歯車の考え方が活かされています。

使用例13：模型やプラモデルの可動部分

模型やプラモデルの中にも、平歯車が使われることがあります。

特に、モーターで動く模型、自走式のプラモデル、鉄道模型、ロボット模型などでは、モーターの回転を車輪や可動部分に伝えるために歯車が使われます。

模型では、実際の機械よりも小さな部品が使われますが、仕組みは本物の機械とよく似ています。モーターが回り、歯車がかみ合い、その動きが車輪や腕、キャタピラなどに伝わります。

そのため、模型は平歯車の働きを理解する教材としても役立ちます。透明なケースや組み立て式の教材で歯車の動きを見ると、回転方向や速度の変化が分かりやすくなります。

使用例14：手回し発電機

手回し発電機にも、平歯車の仕組みが使われることがあります。

手回し発電機は、ハンドルを回すことで内部の発電機を回転させ、電気を作る装置です。防災用ラジオや懐中電灯などに使われることがあります。

人の手で回すハンドルの回転は、それほど速くありません。そのため、内部の歯車を使って回転を速くし、発電に必要な回転数を得ることがあります。

この場合、大きな歯車と小さな歯車を組み合わせることで、手でゆっくり回した力を、より速い回転に変えています。平歯車の「回転速度を変える」という働きがよく分かる例です。

使用例15：教材用の歯車装置

学校や科学館で使われる教材用の歯車装置にも、平歯車はよく使われます。

平歯車は形が分かりやすく、歯車同士がどのようにかみ合って動くのかを観察しやすいため、機械の基本を学ぶ教材に適しています。

たとえば、歯数の違う歯車を組み合わせて、回転の速さがどのように変わるかを調べる実験があります。また、複数の歯車を並べて、回転方向がどのように変化するかを観察することもできます。

このような教材では、平歯車の特徴である「平行な軸どうしで回転を伝える」という性質を視覚的に理解できます。

平歯車が使われる理由

平歯車が多くの機械で使われる理由は、いくつかあります。

まず、構造が単純で分かりやすいことです。歯車の外側に歯があり、それが別の歯車とかみ合うことで回転を伝えるため、仕組みを理解しやすいという利点があります。

次に、製造しやすいことも大きな理由です。平歯車は歯の形が比較的単純なため、他の複雑な歯車に比べて作りやすく、コストを抑えやすい場合があります。

さらに、回転を確実に伝えられる点も重要です。ベルトやローラーのように滑る可能性がある伝達方法と比べると、歯車は歯がかみ合っているため、決まった比率で回転を伝えやすくなります。

このような理由から、平歯車は身近な機械から工場の装置まで、幅広く使われています。

平歯車のメリット

平歯車には、いくつかのメリットがあります。

一つ目は、力を確実に伝えやすいことです。歯と歯がかみ合うため、回転のずれが少なく、正確な動きを作りやすくなります。

二つ目は、構造がシンプルであることです。複雑な角度や特殊な形を必要としないため、設計や製造がしやすいという利点があります。

三つ目は、回転速度や力を調整しやすいことです。歯数の違う歯車を組み合わせることで、回転を速くしたり遅くしたりできます。

四つ目は、比較的幅広い機械に応用しやすいことです。おもちゃ、時計、家電、工場機械など、多くの分野で使える汎用性があります。

平歯車の注意点

平歯車には多くのメリットがありますが、注意点もあります。

まず、音や振動が出やすいことがあります。平歯車は歯が一気にかみ合うため、高速で回転すると「ガタガタ」「カタカタ」といった音が出やすくなります。

また、大きな力や高速回転を扱う場合には、歯に負担がかかることがあります。そのため、用途によっては、はすば歯車やかさ歯車、ウォームギアなど、別の歯車が選ばれることもあります。

さらに、歯車同士が正しくかみ合うように、軸の位置や歯の形を正確に作る必要があります。少しでもずれが大きいと、摩耗が早くなったり、音が大きくなったり、うまく回転が伝わらなかったりすることがあります。

このように、平歯車は便利な部品ですが、使う場所や目的に合わせて正しく設計することが大切です。

平歯車と他の歯車の違い

歯車には、平歯車以外にもさまざまな種類があります。

たとえば、はすば歯車は歯が斜めについている歯車です。平歯車よりも静かに回転しやすく、大きな力を滑らかに伝えやすいという特徴があります。自動車の変速機などでは、はすば歯車がよく使われます。

かさ歯車は、交差する軸の間で回転を伝えるために使われます。軸の向きを90度変えるような場面で利用されます。

ウォームギアは、ねじのような形のウォームと歯車を組み合わせたもので、大きな減速ができることが特徴です。エレベーターや調整装置などに使われることがあります。

これらと比べると、平歯車は最も基本的で分かりやすい歯車です。軸が平行な場所で、比較的単純に回転を伝えたい場合に適しています。

平歯車は身近な機械を支える基本部品

平歯車は、見た目は単純ですが、さまざまな機械の中で重要な役割を果たしています。

時計では針を正確に動かし、おもちゃではモーターの力を車輪に伝え、プリンターでは紙を送る動きを作ります。電動工具や家電製品、工作機械、農業機械、産業用ロボットなどでも、回転を伝えるための基本的な部品として利用されています。

私たちが普段使っている製品の内部には、目には見えない多くの機械部品が働いています。その中でも平歯車は、回転運動を分かりやすく、確実に伝えるための代表的な部品です。

まとめ

平歯車は、円形の外周にまっすぐな歯がついた基本的な歯車です。平行な軸の間で回転を伝えるために使われ、回転方向を変えたり、回転速度や力を調整したりする役割があります。

主な使用例としては、時計、おもちゃ、電動工具、プリンター、自動販売機、自動車の一部機構、家電製品、工作機械、産業用ロボット、農業機械、手回し発電機などが挙げられます。

平歯車は構造がシンプルで、製造しやすく、力を確実に伝えやすいというメリットがあります。一方で、高速回転時には音や振動が出やすいという注意点もあります。

それでも、平歯車は機械の基本を理解するうえで欠かせない部品です。身近な道具や家電の中にある歯車の働きを意識してみると、普段使っている機械がどのように動いているのか、より分かりやすくなるでしょう。
