リンク機構の身近な例

リンク機構とは、棒や板のような部品をジョイントでつなぎ、一方の動きを別の動きへ伝えたり、動きの向きや大きさを変えたりする仕組みです。機械工学では基本的な機械要素の一つで、自動車、航空機、ロボット、産業機械、日用品など、さまざまな場所で使われています。

リンク機構というと難しく聞こえるかもしれません。しかし、実際には車のワイパー、折りたたみ傘、ペダル式ゴミ箱、折りたたみ椅子、デスクライト、電車のパンタグラフなど、身近なものの中にも多く見つけることができます。

ただし、注意したいのは、動く部品があるものすべてがリンク機構というわけではないことです。たとえば、ハサミやペンチは主に「てこ」の例として説明する方が自然です。また、ドアの蝶番はジョイントの例にはなりますが、それだけでリンク機構と呼ぶのはやや不正確です。

ここでは、リンク機構の基本をわかりやすく整理しながら、身近な例と専門的な例を分けて紹介します。

リンク機構とは何か

リンク機構とは、複数のリンクをジョイントでつないで、決まった動きを作り出す機構です。

ここでいう「リンク」とは、棒状や板状の部品のことです。リンク同士をつなぐ部分は、対偶、ジョイント、関節、軸などと呼ばれます。リンクがジョイントでつながることで、一つの部品を動かしたときに、別の部品も決まった動きをするようになります。

リンク機構の役割は、単に部品をつなぐことではありません。大切なのは、入力された動きを、目的に合った別の動きへ変えることです。

たとえば、車のワイパーでは、モーターの回転運動がワイパーの左右の往復運動に変えられます。ペダル式ゴミ箱では、足で下に踏む動きが、ふたを上に開く動きへ変えられます。このように、リンク機構は「動きの変換」を行う仕組みだと考えると理解しやすくなります。

リンク機構でよく使われる言葉

リンク機構を理解するうえで、よく出てくる言葉を簡単に確認しておきましょう。

学校の学習では、すべての専門用語を覚える必要はありません。まずは「棒や板がジョイントでつながり、動きが別の形に変わる仕組み」と理解するとよいでしょう。

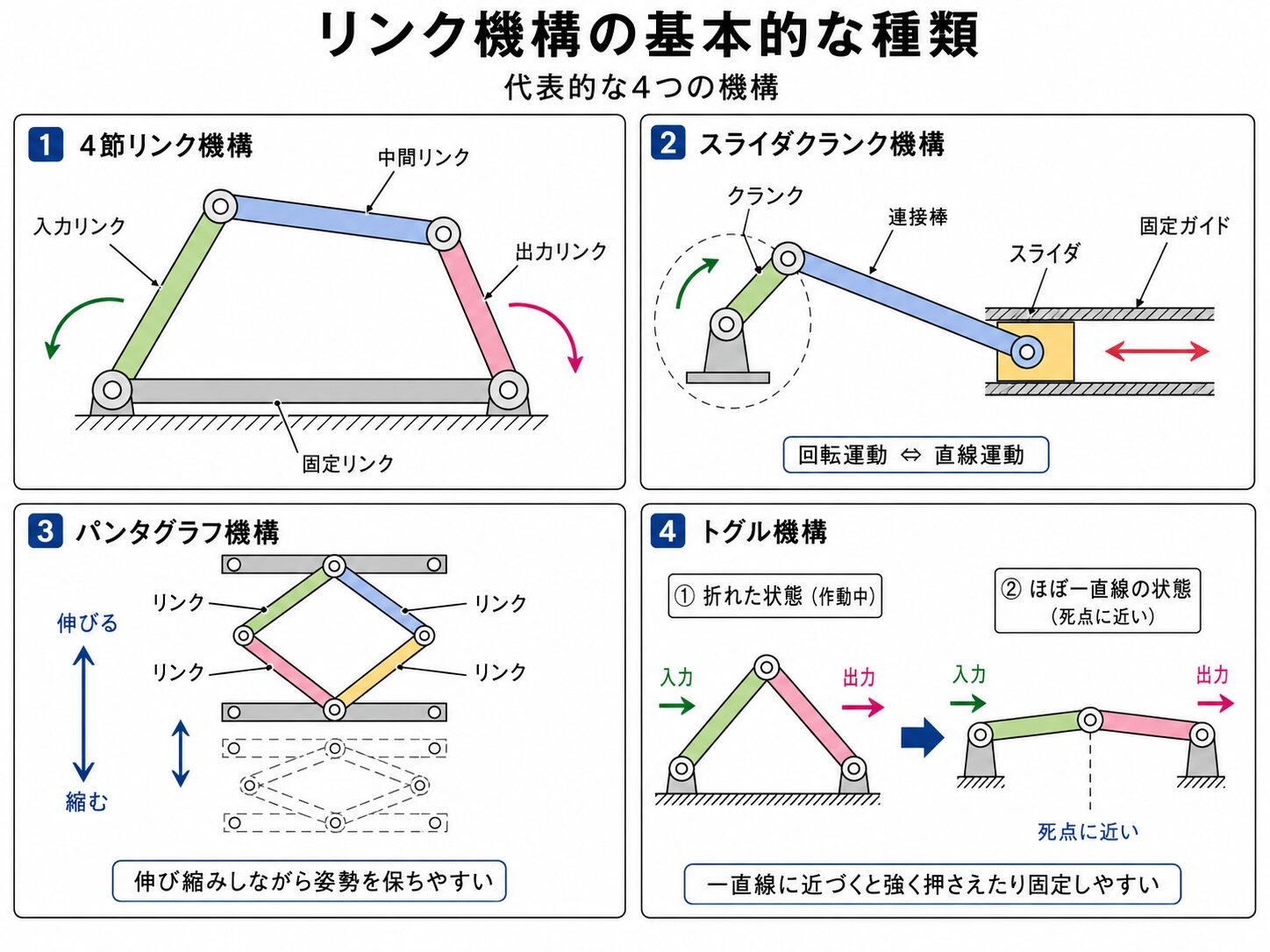

リンク機構の基本的な種類

リンク機構にはいくつかの基本形があります。身近な例を見る前に、代表的な種類を整理しておきます。

4節リンク機構

4節リンク機構は、4つのリンクをジョイントでつないだ基本的なリンク機構です。1つは固定リンクとなり、残りのリンクが連動して動きます。

4節リンク機構は、車のワイパー、自動車のステアリング、折りたたみ機構、産業機械など、さまざまな場面で使われます。リンク機構を学ぶうえで、最も基本的で重要な形の一つです。

スライダクランク機構

スライダクランク機構は、回転運動と直線運動を変換する機構です。エンジンのピストンとクランクの関係が代表例です。

ピストンのようにまっすぐ往復する部品の動きを、クランクによって回転運動へ変えることができます。逆に、回転運動を直線的な往復運動へ変えることもできます。

パンタグラフ機構

パンタグラフ機構は、ひし形や平行四辺形のようなリンクを利用して、伸び縮みする動きを作る機構です。

電車のパンタグラフ、パンタグラフジャッキ、昇降台、伸縮アームなどに使われます。高さを変えながら、一定の姿勢を保ちやすいのが特徴です。

トグル機構

トグル機構は、リンクが一直線に近づく性質を利用して、強く押さえたり、固定したりする機構です。

クランプ、ロック機構、プレス機械、航空機の脚柱のロックなどに関係します。少ない力で大きな固定力を得られるため、ものづくりや安全装置にもよく使われます。

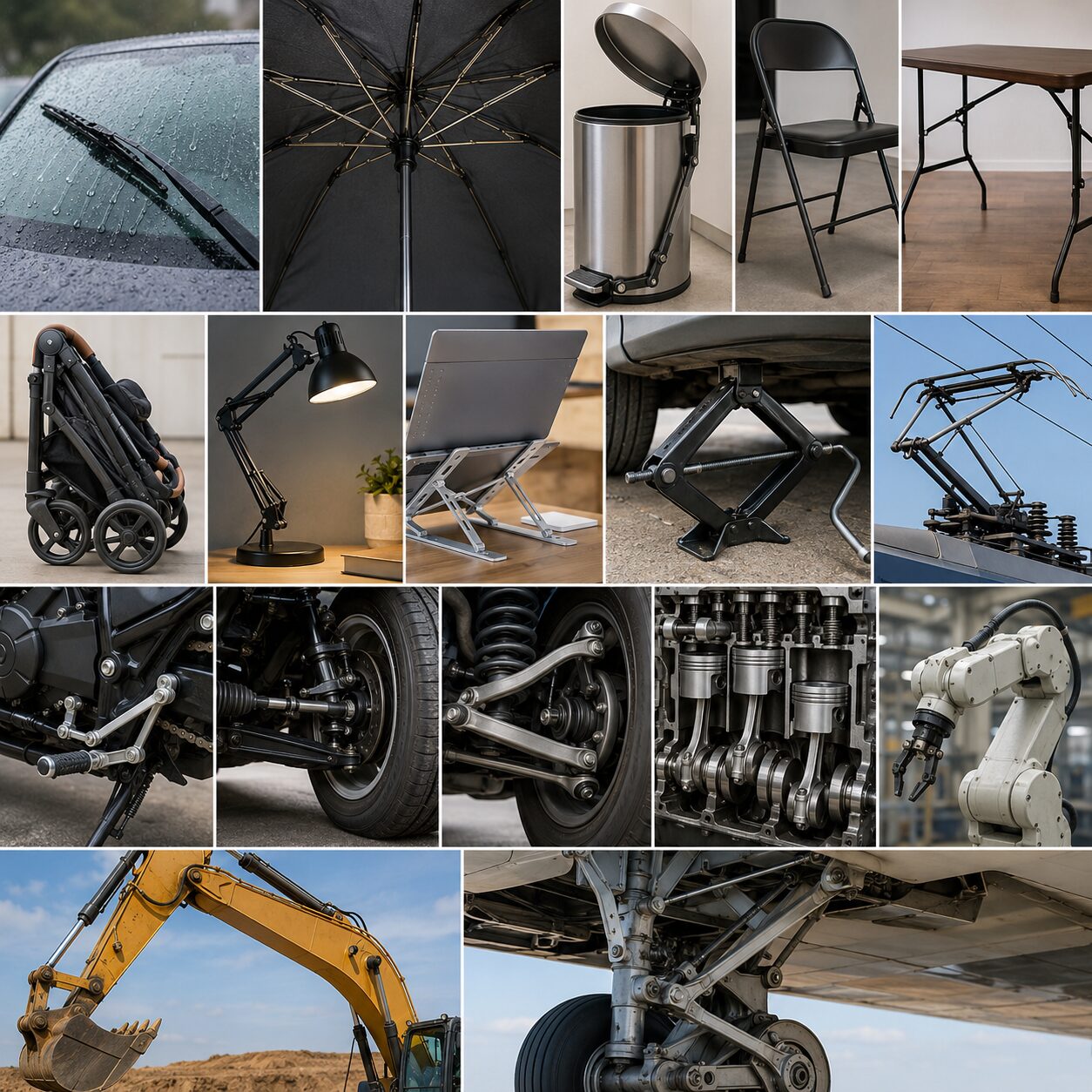

リンク機構の身近な例

1. 車のワイパー

車のワイパーは、リンク機構の代表的な身近な例です。ワイパーでは、モーターの回転運動を、ワイパーアームの左右の往復運動に変えています。

モーターは基本的に回転する動きをします。しかし、フロントガラスを拭くためには、ワイパーが左右に行ったり来たりする必要があります。そこで、モーターとワイパーアームの間にリンク機構を入れることで、回転運動を往復運動に変換しています。

雨の日に当たり前のように動いているワイパーですが、その裏側にはリンク機構の基本的な働きがはっきり表れています。

2. 折りたたみ傘

折りたたみ傘も、リンク機構を理解しやすい身近な例です。傘の骨組みには、親骨、受け骨、補助の骨など、細い部品が複数使われています。それらが関節のような部分でつながり、手元の操作によって一斉に開いたり閉じたりします。

折りたたみ傘では、小さく収納されていた骨組みが、リンクの連動によって大きく広がります。反対に、閉じるときには複数の骨が順番に折りたたまれ、短くコンパクトになります。

小さな操作で全体の形を大きく変えるという点で、折りたたみ傘はリンク機構のよい例です。

3. ペダル式ゴミ箱

足で踏むとふたが開くゴミ箱にも、リンク機構が使われています。ペダルを下に踏むと、その動きが内部の棒やアームに伝わり、ふたが上に持ち上がります。

ここで注目したいのは、動きの向きが変わっていることです。足は下向きに動いているのに、ふたは上向きに動きます。これは、内部のリンクによって動きの方向が変換されているからです。

ペダル式ゴミ箱は、リンク機構が日常生活の便利さを支えているわかりやすい例です。

4. 折りたたみ椅子

折りたたみ椅子は、座面や脚が連動して動くように作られています。開くときには脚が広がり、座面が使える位置に移動します。たたむときには、座面や脚が連動して薄く収納できる形になります。

この動きを実現するために、脚や座面の一部がリンクとして働いています。単に部品を曲げているのではなく、複数の部品がジョイントでつながり、決まった順序で動くように設計されています。

折りたたみ椅子は、収納性と安定性を両立するためにリンク機構が使われる例です。

5. 折りたたみテーブル

折りたたみテーブルの脚にも、リンク機構が使われることがあります。脚を開くと、補助の金具や支えの部品が連動し、使用時に安定する位置で止まります。

反対に、片づけるときには脚が一定の向きにたたまれ、天板の下へ収まります。脚が勝手に開いたり閉じたりしないように、ロック機構やストッパーが組み合わされているものもあります。

折りたたみ家具では、リンク機構によって「使うときは安定」「しまうときはコンパクト」という二つの目的を実現しています。

6. ベビーカー

ベビーカーの折りたたみ機構にも、多くのリンクが使われています。持ち手やフレームを操作すると、座面、脚部、車輪まわりの部品が連動して折りたたまれます。

ベビーカーは、使用中には安全で安定している必要があります。一方で、持ち運びや収納のときには小さくたためる必要があります。この両方を実現するために、リンク機構が役立っています。

また、誤って折りたたまれないようにするロック機構も重要です。ベビーカーは、リンク機構と安全機構が組み合わされた身近な例といえます。

7. デスクライトのアーム

角度や高さを自由に変えられるデスクライトには、リンク機構が使われているものがあります。特に、2本の平行なアームを組み合わせたタイプでは、ライトの向きを保ちながら位置を変えやすくなっています。

このような構造は、平行リンク機構に近いものです。アームが複数のジョイントでつながっているため、ライトを手元に近づけたり、上に持ち上げたりしても、使いやすい姿勢を保つことができます。

勉強机や作業机にあるライトも、よく観察するとリンク機構の働きが見えてきます。

8. ノートパソコンスタンドやタブレットスタンド

高さや角度を調整できるノートパソコンスタンドやタブレットスタンドにも、リンク機構が使われることがあります。複数のアームや支点によって、画面の位置を上げたり、角度を変えたりできる構造です。

単純な一枚板のスタンドではなく、複数の関節を持つタイプでは、リンクが姿勢を支えながら動きを調整しています。使わないときに折りたためる製品も多く、リンク機構によって調整性と収納性を両立しています。

9. パンタグラフジャッキ

自動車のタイヤ交換などで使われるパンタグラフジャッキは、リンク機構の非常にわかりやすい例です。ひし形に組まれたリンクをねじで動かすことで、ジャッキ全体が上下に伸び縮みします。

ハンドルを回すと、ひし形のリンクの形が変わり、上部が持ち上がります。小さな回転操作によって重い車体を持ち上げられるのは、ねじとリンク機構が組み合わされているからです。

パンタグラフジャッキは、リンク機構が力の伝達と高さの調整に使われる代表例です。

10. 電車のパンタグラフ

電車の屋根の上にあるパンタグラフも、リンク機構の代表的な例です。パンタグラフは、架線から電気を取り込むために、上へ伸びたり下へたたまれたりします。

パンタグラフの構造には、ひし形や平行四辺形に近いリンクが使われています。これにより、上部の集電部分を安定して架線に押し当てることができます。

電車のパンタグラフは、リンク機構が社会インフラの中でも使われていることを示すわかりやすい例です。

11. オートバイのシフトペダル

オートバイのシフトペダルにも、リンク機構が使われることがあります。足でペダルを上下に動かすと、その動きがリンクロッドなどを通じて変速機側へ伝えられます。

ペダルの位置と変速機の入力部分が直接つながっていない場合でも、リンクを使えば、離れた場所へ動きを伝えることができます。また、部品の配置に合わせて、動きの向きや量を調整することもできます。

オートバイのシフトペダルは、限られたスペースの中で動きを伝えるリンク機構の例です。

12. 自動車のステアリング機構

自動車のステアリング機構にも、リンク機構の考え方が使われています。ハンドルを回すと、その動きがステアリング機構を通じて前輪に伝わり、車輪の向きが変わります。

特に、左右の前輪を適切な角度で動かすためには、リンクの配置が重要です。車が曲がるとき、内側の前輪と外側の前輪は同じ円を描くわけではありません。内側の車輪は小さな半径の円を進むため、外側の車輪より大きな角度で曲がる必要があります。

この考え方に基づく代表的な仕組みが、アッカーマン式ステアリングです。リンクの配置によって、旋回時に内輪と外輪の切れ角に差をつけ、タイヤに無理な横滑りが起きにくいようにしています。

13. 自動車のサスペンション

自動車のサスペンションにも、リンク機構が使われています。特に、マルチリンクサスペンションでは、複数のアームが車輪を支えながら、上下の動きを制御しています。

車が走ると、路面の凹凸によって車輪は上下に動きます。このとき、車輪がただ上下するだけでなく、できるだけ安定した角度を保つことが重要です。リンクを使うことで、車輪の動き方を細かく調整し、乗り心地や走行安定性を高めることができます。

自動車のサスペンションは、リンク機構が安全性や快適性に関わる重要な例です。

14. エンジンのピストンとクランク

エンジンの内部では、スライダクランク機構が使われています。ピストンはシリンダーの中をまっすぐ往復しますが、その往復運動は連接棒とクランクによって回転運動へ変えられます。

この回転運動が最終的に車輪へ伝わり、車やバイクを走らせる力になります。つまり、エンジンは「直線的な往復運動を回転運動へ変える」リンク機構の代表的な応用例です。

外からは見えにくい部分ですが、自動車やバイクの動力を支える重要な仕組みです。

15. ロボットアーム

ロボットアームは、リンク機構の考え方を非常にわかりやすく示す例です。人間の腕のように、肩、ひじ、手首にあたる関節があり、それぞれの間をリンクがつないでいます。

各関節を動かすことで、先端の手や工具を目的の位置へ運ぶことができます。工場で使われる産業用ロボット、医療用ロボット、介護ロボットなどでも、リンクとジョイントの考え方が基本になっています。

ロボットは新しい技術に見えますが、その基本には、昔から使われてきたリンク機構があります。

16. ショベルカーのアーム

ショベルカーのアームも、リンク機構の大きな例です。ブーム、アーム、バケットが関節でつながり、それぞれが動くことで土をすくったり、持ち上げたり、下ろしたりできます。

油圧シリンダーが伸び縮みすると、その力がリンクを通してアーム全体に伝わります。バケットの角度を変えたり、アームを伸ばしたりする動きも、リンク機構によって実現されています。

建設機械では、リンク機構と油圧装置が組み合わさることで、大きな力と細かな操作性を両立しています。

17. 航空機の脚柱・車輪格納機構

航空機の脚柱や車輪格納機構にも、リンク機構が使われています。離陸後に車輪を機体内部へ格納したり、着陸前に車輪を展開したりするためには、複数のリンクを決まった順序で動かす必要があります。

航空機の脚は、ただ出し入れできればよいわけではありません。着陸時には大きな衝撃を受けるため、展開した状態でしっかり固定されていなければなりません。そのため、リンクの配置やロック機構が非常に重要になります。

リンクが一直線に近い状態になると、外から力が加わっても動きにくくなる場合があります。この性質は、脚柱を安定させるためのロック機構にも関係します。航空機の脚柱は、リンク機構が安全性に直結する高度な例です。

リンク機構に似ているが、代表例としては注意が必要なもの

身近な道具の中には、リンク機構と似た動きをするものがあります。しかし、機械工学として厳密に見ると、主に「てこ」「ヒンジ」「ばね機構」として説明した方がよいものもあります。

これらをリンク機構の記事で紹介する場合は、「代表例」としてではなく、「関連する仕組み」や「比較して理解する例」として扱う方が正確です。

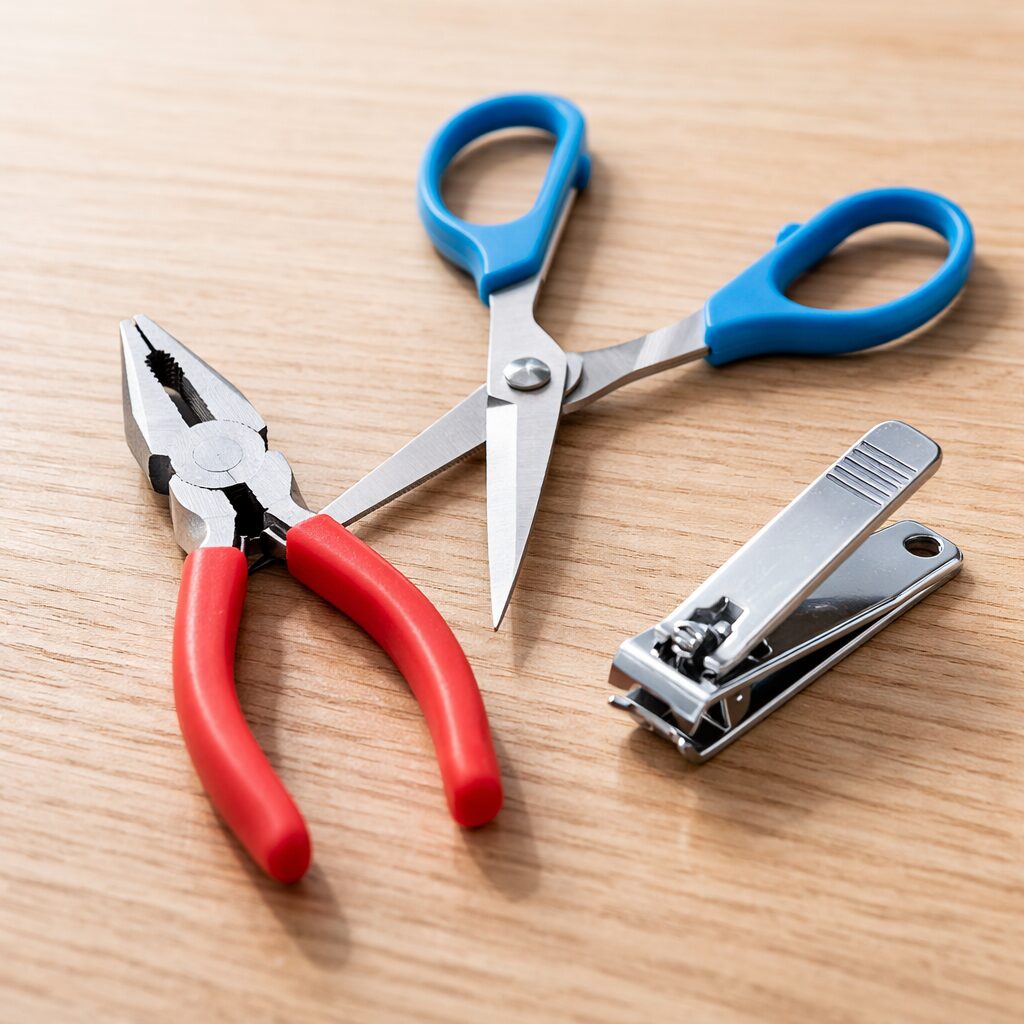

たとえば、ハサミは中央の支点を中心に刃が開閉するため、動きが連動しているように見えます。しかし、基本的には「てこの原理」で説明する方が適切です。ドアの蝶番も、回転できるジョイントの例ではありますが、複数のリンクが組み合わさって動きを変換しているわけではありません。

このように、リンク機構を学ぶときは、「動く部品があるか」だけでなく、「複数のリンクがジョイントでつながり、動きを変換しているか」を見ることが大切です。

リンク機構の役割

リンク機構には、さまざまな役割があります。代表的な役割を整理すると、次のようになります。

動きの向きを変える

ペダル式ゴミ箱のように、下向きの動きを上向きの動きへ変えることができます。人が操作しやすい方向の動きを、機械に必要な方向の動きへ変えられるのがリンク機構の大きな特徴です。

回転運動を往復運動に変える

車のワイパーのように、モーターの回転運動を左右の往復運動へ変えることができます。エンジンでは、ピストンの往復運動をクランクの回転運動へ変えています。

複数の部品を連動させる

折りたたみ傘やベビーカーのように、一つの操作で複数の部品を同時に動かすことができます。これにより、複雑な変形や折りたたみが可能になります。

力を伝える

リンク機構は、力を離れた場所へ伝えるためにも使われます。オートバイのシフトペダルやショベルカーのアームなどでは、操作する部分と実際に動く部分の間にリンクが使われています。

安全に固定する

トグル機構や航空機の脚柱のように、リンクの位置関係を利用して、部品を安定した状態で固定することもあります。リンク機構は、動かすためだけでなく、止めるためにも使われます。

リンク機構が身近なものに使われる理由

リンク機構が多くの道具や機械に使われるのは、比較的単純な部品で、目的に合った動きを作りやすいからです。

リンク機構には、次のような利点があります。

• 動きの向きを変えられる
• 回転運動と往復運動を変換できる
• 複数の部品を連動させられる
• 機械的に決まった動きを作りやすい
• 電気制御を使わなくても動作を決められる
• 丈夫な構造にしやすい
• 折りたたみや伸縮の機構に向いている

たとえば、折りたたみ椅子やベビーカーは、リンク機構によって小さく収納できます。車のワイパーは、リンク機構によってモーターの回転を往復運動に変えています。自動車のステアリングやサスペンションでは、リンクの配置によって車輪の動きを制御しています。

このように、リンク機構は「人にとって使いやすい動き」や「機械に必要な動き」を作るための基本的な仕組みです。

学校の学習や自由研究での見方

リンク機構は、理科、技術、物理、ものづくりの学習にも関係します。特に、力の伝わり方、回転運動、往復運動、てこの原理、エネルギーの変換などを学ぶときに役立ちます。

身近なものを観察するときは、次のように考えるとリンク機構を見つけやすくなります。

• どこに棒や板のような部品があるか
• 部品同士はどこでつながっているか
• 一つの部品を動かすと、別の部品はどう動くか
• 最初の動きと最後の動きの向きは同じか、違うか
• 回転運動が往復運動に変わっていないか
• 折りたたみや伸縮の動きがあるか

自由研究では、厚紙、割りピン、ストロー、竹ひごなどを使って、簡単なリンク機構の模型を作ることもできます。リンクの長さや支点の位置を変えると、先端の動き方が変わります。実際に作って動かしてみると、リンク機構の働きがより理解しやすくなります。

まとめ

リンク機構とは、複数のリンクをジョイントでつなぎ、動きを伝えたり、動きの向きや種類を変えたりする仕組みです。単に部品が回転するだけではなく、複数の部品が連動して目的の動きを作るところに特徴があります。

身近な例としては、車のワイパー、折りたたみ傘、ペダル式ゴミ箱、折りたたみ椅子、ベビーカー、デスクライト、パンタグラフジャッキ、電車のパンタグラフなどがあります。さらに、自動車のステアリング、サスペンション、エンジン、ロボットアーム、ショベルカー、航空機の脚柱など、より専門的な機械にもリンク機構は広く使われています。

一方で、ハサミ、ペンチ、洗濯ばさみ、ドアの蝶番などは、リンク機構と関係する部分はあるものの、主に「てこ」「ばね」「ヒンジ」として説明する方が自然です。リンク機構の記事で扱う場合は、代表例としてではなく、比較のための例として紹介すると正確です。

リンク機構を理解すると、身の回りの道具や機械がなぜそのように動くのかが見えてきます。普段何気なく使っている道具の中にも、動きを伝える工夫、向きを変える工夫、折りたたむ工夫、安全に固定する工夫が隠れています。

リンク機構は、機械の世界を身近に感じさせてくれる基本的で重要な仕組みです。
