摩擦車の使用例

身近な機械から産業機械までわかりやすく解説

はじめに

摩擦車とは、2つの車輪や円板を押し付け、その接触面に生じる摩擦力によって回転や動力を伝える仕組みです。歯車のように歯と歯をかみ合わせるのではなく、表面同士を接触させ、その摩擦によって回転を伝える点に特徴があります。

摩擦車の使用例としては、自転車ライトのダイナモ、古いレコードプレーヤーのアイドラーホイール、ミシンの糸巻き機構、摩擦式変速機などがあります。また、プリンターの給紙ローラー、シュレッダーの引き込みローラー、ラミネーターの搬送ローラー、ローラーコンベヤなども、摩擦車そのものではないものの、摩擦を利用して物を動かす身近な例として理解できます。

ただし、すべてを同じ意味で「摩擦車」と呼ぶと少し不正確になる場合があります。そこでこの記事では、まず摩擦車そのものに近い例を紹介し、そのあとで摩擦を利用したローラー機構やクラッチ機構について説明します。

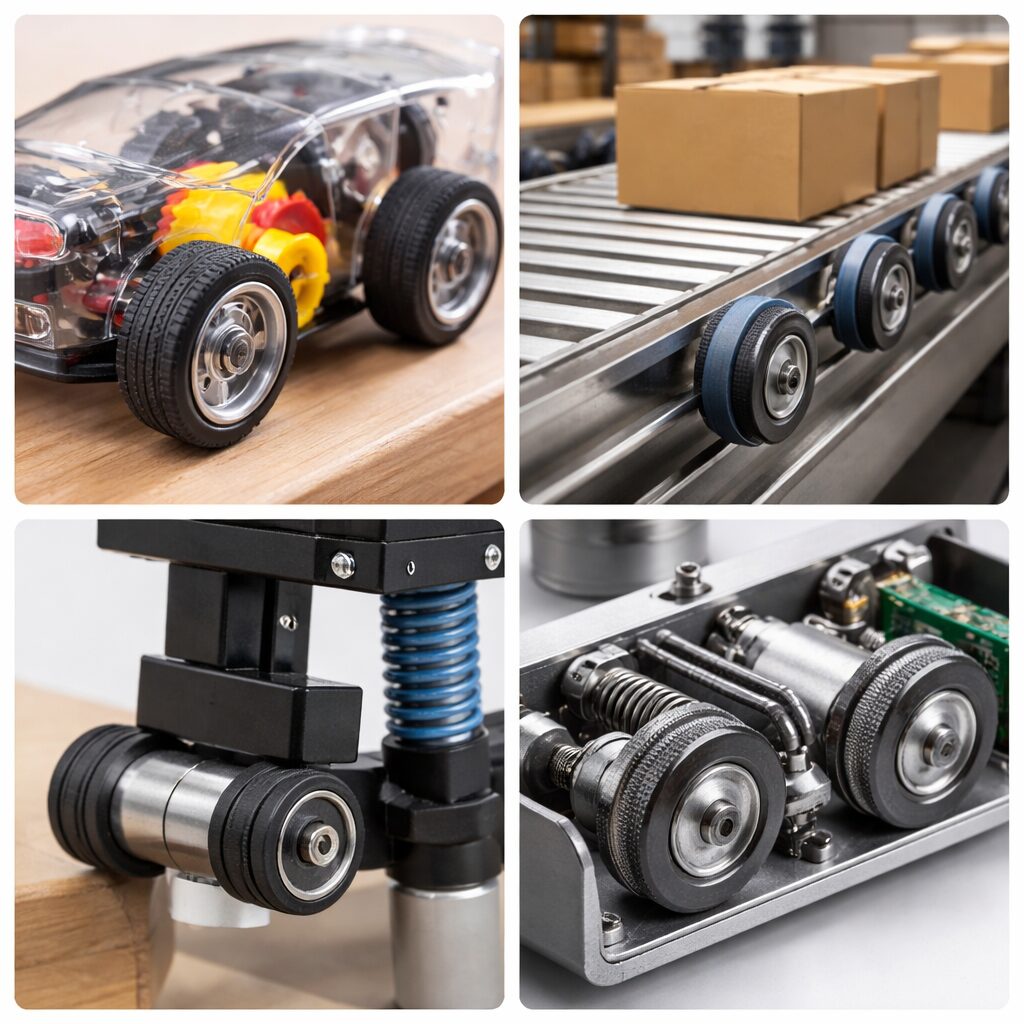

摩擦車とは何か

摩擦車とは、車輪、円板、ローラーなどを互いに押し付け、接触面の摩擦力によって回転を伝える機構です。

たとえば、モーターで回転している車輪に、別の車輪を押し当てるとします。2つの車輪の接触面に十分な摩擦があれば、モーター側の車輪の回転がもう一方の車輪にも伝わります。このように、歯車のようなかみ合いを使わず、摩擦によって力を伝える仕組みが摩擦車です。

摩擦車では、回転を与える側を「駆動側」、回転を受け取る側を「従動側」と呼ぶことがあります。駆動側の車輪が回ると、接触している従動側の車輪も回転します。

ただし、摩擦車は摩擦力に頼るため、伝えられる力には限界があります。負荷が大きくなりすぎると、接触面が滑ってしまい、回転が正確に伝わらなくなります。この「滑る」という性質は欠点でもありますが、過大な力がかかったときに機械を守る働きをする場合もあります。

摩擦車の使用例一覧

摩擦車や、摩擦車と似た原理を利用した機構には、次のような例があります。

• 自転車ライトのダイナモ
• 古いレコードプレーヤーのアイドラーホイール
• ミシンの糸巻き機構
• 摩擦式の無段変速機
• テープレコーダーやビデオデッキのピンチローラー
• プリンターやコピー機の給紙ローラー
• シュレッダーの引き込みローラー
• ラミネーターの搬送ローラー
• ローラーコンベヤ
• 包装機械や印刷機のフィードローラー
• 摩擦クラッチ
• トルクリミッタ
• 釣りリールのドラグ機構

このうち、自転車ライトのダイナモやレコードプレーヤーのアイドラーホイールは、摩擦車そのものに近い例です。一方、プリンターの給紙ローラーやローラーコンベヤは、摩擦車というよりも、摩擦を利用して紙や荷物を送るローラー機構と考えた方が正確です。

摩擦車そのものに近い身近な使用例

自転車ライトのダイナモ

自転車のタイヤに小さなローラーを押し当てて発電するタイプのライトは、摩擦車の仕組みを理解しやすい代表例です。

タイヤが回転すると、その側面に接触している小さなローラーも摩擦によって回転します。このローラーの回転が発電機に伝わり、ライトを点灯させる仕組みです。

この方式では、タイヤとローラーの間に適度な摩擦が必要です。押し付ける力が弱すぎると、ローラーが空回りして発電できません。一方で、押し付けが強すぎると、ペダルが重くなったり、タイヤやローラーが摩耗しやすくなったりします。

つまり、自転車ライトのダイナモは、摩擦車の長所と短所がよく表れている身近な例です。

レコードプレーヤーのアイドラーホイール

古いタイプのレコードプレーヤーには、アイドラーホイールと呼ばれるゴム製の車輪を使って回転を伝える方式があります。

モーターの軸が回転し、その力がゴム製のアイドラーホイールを通じてターンテーブルに伝わります。歯車でかみ合わせるのではなく、ゴムの摩擦によって回転を伝える点が特徴です。

この方式は、構造が比較的シンプルで、しっかりした回転力を伝えやすいという利点があります。しかし、ゴムが劣化すると滑りやすくなったり、回転ムラが出たりすることがあります。

音響機器では、わずかな回転ムラが音質に影響する場合があります。そのため、摩擦車を使う場合には、材料の劣化や接触状態の管理が重要になります。

ミシンの糸巻き機構

家庭用ミシンの中には、糸をボビンに巻くときに、回転する軸や車輪にボビンを押し当てて回す仕組みを持つものがあります。

この場合も、回転している部品とボビンの間に生じる摩擦によって、ボビンが回転します。構造が簡単で、必要なときだけ接触させて回転を伝えられるため、小型の機械に向いています。

摩擦による伝達なので、強い力を正確に伝える用途には向きません。しかし、糸巻きのように比較的軽い負荷であれば、十分に実用的です。

摩擦式の無段変速機

摩擦車の仕組みは、変速機にも利用されることがあります。摩擦円板や円すい形の部品を使い、接触する位置を変えることで、回転速度を連続的に変える仕組みです。

たとえば、円板の中心に近い部分に接触させる場合と、外周に近い部分に接触させる場合では、相手に伝わる回転速度が変わります。この考え方を利用すると、歯車のように段階的に変速するのではなく、なめらかに速度を変えることができます。

このような摩擦式変速機は、細かな速度調整が必要な装置で使われることがあります。ただし、大きな力を伝える場合には、摩擦面の発熱や摩耗、滑りが問題になるため、材料や押し付け力の設計が重要です。

摩擦を利用するローラー機構の例

プリンターやコピー機の給紙ローラー

プリンターやコピー機では、紙を1枚ずつ内部へ送るためにゴム製のローラーが使われています。これは厳密には、車輪同士で回転を伝える摩擦車とは少し異なります。しかし、回転するローラーの摩擦によって紙を動かすという点では、摩擦車と近い考え方が使われています。

紙を送るためには、ローラーと紙の間に適度な摩擦が必要です。摩擦が弱いと紙が送られず、空回りします。反対に、摩擦が強すぎたり、ローラーの圧力が不適切だったりすると、紙が重なって送られたり、紙詰まりが起きたりします。

プリンターの給紙不良は、ローラーの摩耗や汚れが原因になることがあります。これは、摩擦を利用する機構では、接触面の状態が性能に大きく影響することを示しています。

シュレッダーの引き込みローラー

シュレッダーでは、紙を内部へ引き込むためにローラーが使われています。紙を切断する刃の前に、紙を安定して送り込む機構が必要です。

このとき、ローラーと紙の間の摩擦が不足すると、紙がうまく入っていきません。逆に、紙を無理に押し込みすぎると、ローラーや刃に大きな負荷がかかります。

摩擦を利用した送り機構では、紙詰まりが起きたときに一部が滑ることで、機械全体の破損を防ぐ場合があります。これは、摩擦機構の「滑る」という性質が安全面で役立つ例です。

ラミネーターの搬送ローラー

ラミネーターでは、紙とフィルムを加熱しながらローラーで挟み、一定の速度で送り出します。

この装置では、ローラーが紙とフィルムを均一に送ることが重要です。速度が不安定だと、しわが入ったり、気泡が残ったり、仕上がりが悪くなったりします。

ラミネーターのローラーは、単に物を送るだけではなく、圧力と熱を加える役割も持っています。そのため、摩擦力だけでなく、ローラーの材質、温度、表面の状態も重要になります。

テープレコーダーやビデオデッキのピンチローラー

テープレコーダーやビデオデッキでは、磁気テープを一定の速度で送るために、ピンチローラーとキャプスタンという部品が使われます。

キャプスタンは回転する軸で、ピンチローラーはテープをその軸に押し付けるゴムローラーです。テープは、キャプスタンとピンチローラーの間に挟まれ、摩擦によって一定速度で送られます。

音声や映像を安定して再生するためには、テープの速度が非常に重要です。速度が乱れると、音が揺れたり、映像が乱れたりします。そのため、ピンチローラーの劣化や汚れは、再生品質に大きく影響します。

印刷機や包装機械のフィードローラー

印刷機や包装機械では、紙、フィルム、ラベル、薄いシート状の材料を一定の速度で送る必要があります。そのため、フィードローラーと呼ばれる送りローラーが多く使われます。

これらの機械では、材料を滑らせず、しかも傷つけずに送ることが求められます。ローラーの材質が硬すぎると材料を傷つけることがあり、柔らかすぎると正確な送りが難しくなることがあります。

摩擦を利用したローラー機構は、単純に見えて、実際には非常に繊細な調整が必要です。特に高速で動く産業機械では、わずかな滑りや送りムラが製品不良につながることがあります。

自転車トレーナーに使われる摩擦の仕組み

室内で自転車トレーニングを行うローラー台にも、摩擦を利用した仕組みがあります。

後輪タイヤをローラーに押し当て、タイヤの回転をローラーに伝えます。ローラーの先には負荷装置があり、走行時に近い抵抗を再現します。

この仕組みでは、タイヤとローラーの接触状態がとても重要です。押し付けが弱すぎると、強くこいだときにタイヤが滑ります。押し付けが強すぎると、タイヤの摩耗が早くなり、騒音も大きくなる場合があります。

自転車トレーナーは、摩擦によって回転を伝える機構が、調整次第で性能を大きく変える例です。摩擦車そのものではありませんが、摩擦車と同じ考え方を身近に感じられる機械といえます。

産業分野で使われる摩擦機構

ローラーコンベヤ

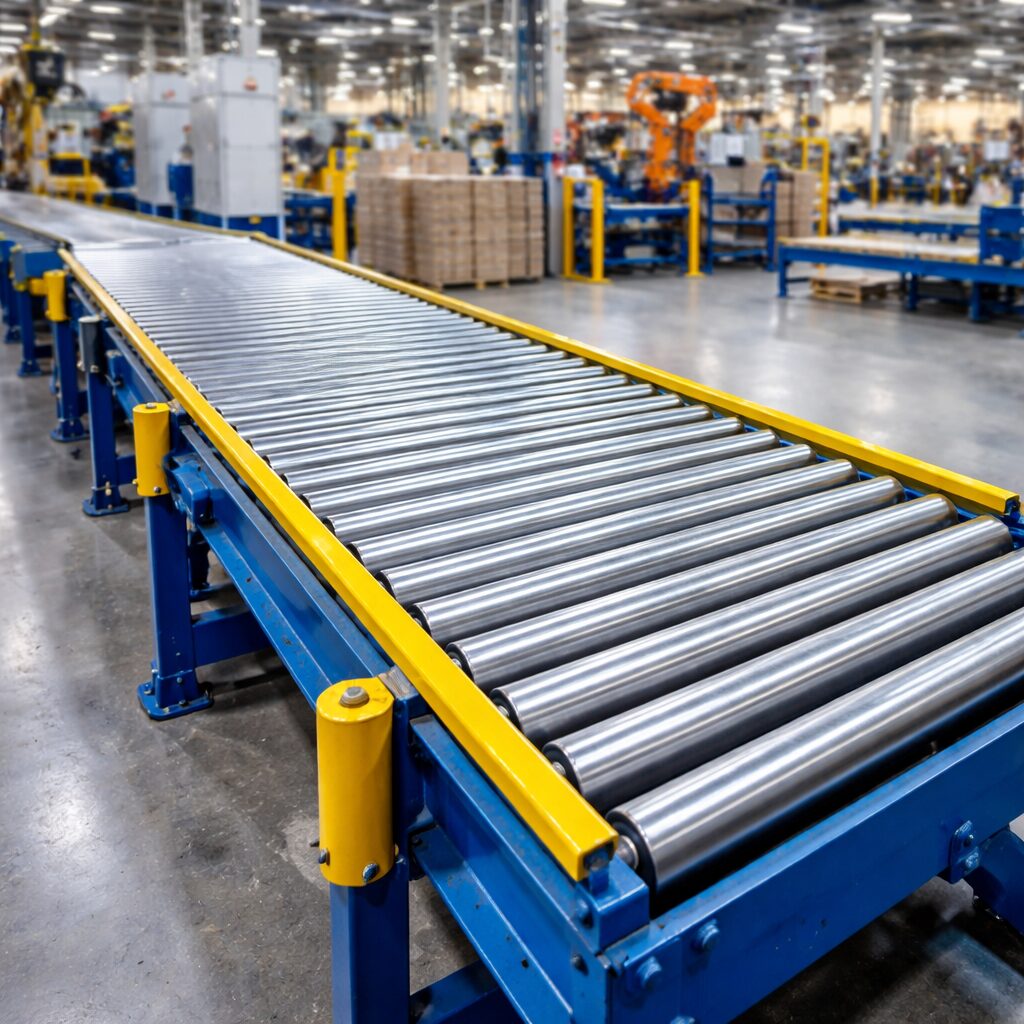

工場や物流倉庫では、荷物を移動させるためにローラーコンベヤが使われます。ローラーが回転し、その上に乗った荷物を摩擦によって移動させる仕組みです。

ローラーコンベヤには、モーターでローラーを回すタイプや、荷物の重さと傾斜を利用するタイプがあります。動力式の場合、回転するローラーと荷物の間に摩擦が生じ、その力によって荷物が前へ進みます。

この方式の利点は、比較的静かで、荷物への衝撃が少ないことです。また、荷物が詰まった場合に一部で滑りが起きることで、機械や荷物の破損を防げる場合もあります。

ただし、摩擦に頼るため、荷物の底面が濡れていたり、油が付着していたりすると、うまく搬送できないことがあります。また、軽すぎる荷物や形が不安定な荷物も、ローラー上で安定して動かない場合があります。

摩擦クラッチ

摩擦クラッチは、摩擦によって回転をつないだり切ったりする機構です。

クラッチというと自動車を思い浮かべる人も多いかもしれません。自動車のクラッチも、基本的には摩擦板を押し付けたり離したりすることで、エンジンの回転を変速機へ伝える仕組みです。

産業機械でも、摩擦クラッチは多く使われます。機械を急に始動させるのではなく、摩擦を利用して徐々に回転を伝えることで、衝撃をやわらげることができます。

また、必要に応じて回転の伝達を切ることができるため、装置の停止や切り替えにも利用されます。摩擦クラッチは、回転を伝えるためだけでなく、機械を安全に制御するための重要な部品です。

トルクリミッタ

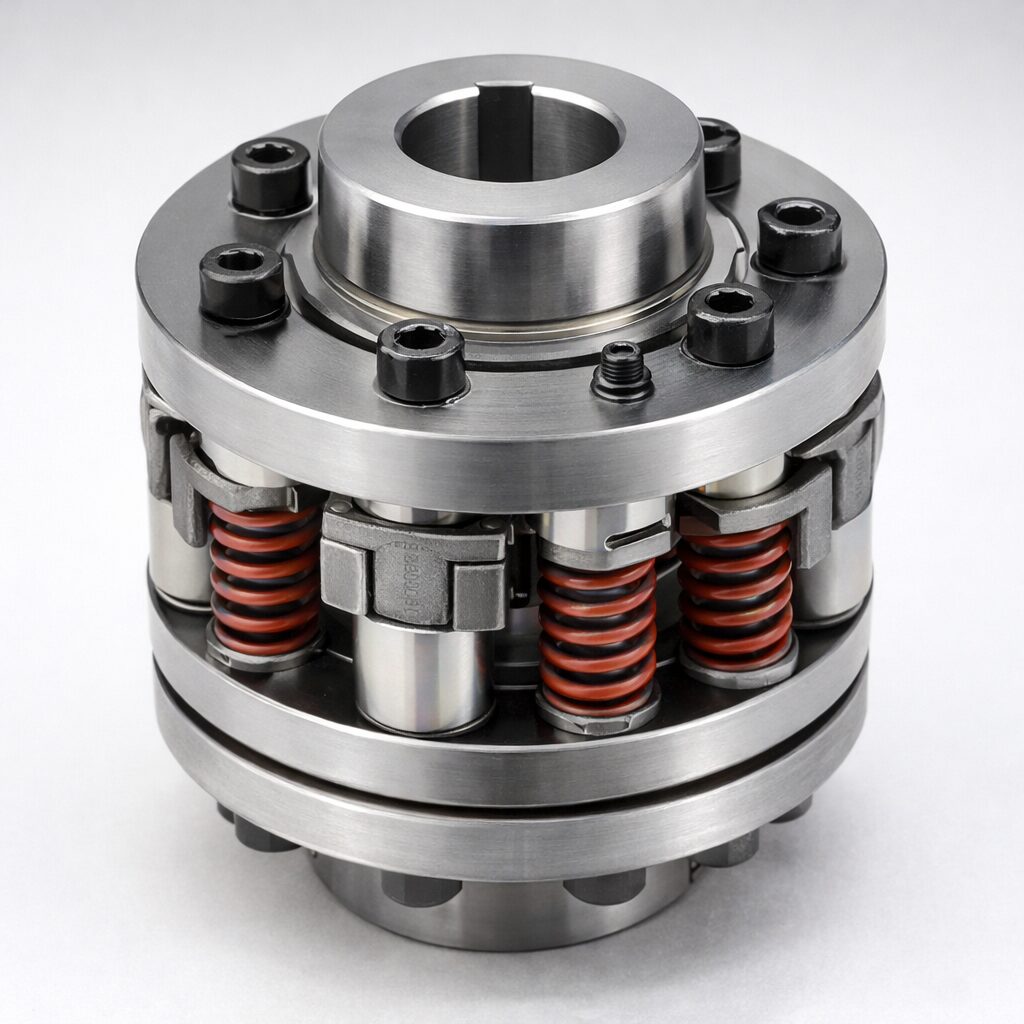

トルクリミッタとは、一定以上の力がかかったときに、あえて滑らせることで機械を守る装置です。トルクとは、ものを回そうとする力のことです。

たとえば、包装機械や組立機械で部品が詰まった場合、モーターがそのまま力を出し続けると、歯車、軸、ベルト、部品などが破損する可能性があります。そこで、トルクリミッタが一定以上の負荷を受けると、摩擦面が滑り、過大な力が伝わらないようにします。

これは、摩擦車の「滑る」という性質を積極的に利用した例です。普通は滑りを避けたい場面が多いですが、安全装置としては、滑ることが大きな利点になります。

釣りリールのドラグ機構

釣り用リールに搭載されているドラグ機構も、摩擦を利用した重要な仕組みです。

ドラグとは、魚が強く引いたときに、糸が一定の力で引き出されるようにする機構です。もしリールが完全に固定されていれば、大きな魚が急に引いたときに糸が切れたり、竿が折れたりする可能性があります。

そこで、ドラグ機構では摩擦板を使い、一定以上の力がかかるとスプールが滑るようにしています。この「滑る」働きによって、魚の強い引きを逃がし、道具の破損を防ぎます。

ドラグ機構は、回転を完全に伝えるのではなく、必要に応じて回転を制限する仕組みです。摩擦は、動力を伝えるだけでなく、力を調整したり、衝撃を逃がしたりするためにも使われます。

摩擦車の仕組みを学べる教材例

学校や技術教材では、2つの円板や車輪を接触させ、摩擦によって回転を伝える実験装置が使われることがあります。

このような教材では、車輪の大きさを変えることで回転速度が変わることや、押し付けが弱いと滑ることを観察できます。歯車よりも構造が単純なため、動力伝達の基本を学ぶのに適しています。

ただし、教材用の摩擦車装置は、実生活で何かを動かすための使用例というよりも、摩擦車の原理を理解するための学習例と考える方が自然です。

摩擦車が使われる理由

静かで滑らかな動きが得られる

摩擦車は、歯車のように歯と歯がかみ合うわけではありません。そのため、かみ合い音や衝撃が少なく、比較的静かに回転を伝えることができます。

もちろん、摩擦車でも接触音や振動がまったくないわけではありません。しかし、適切に設計された摩擦車は、歯車やチェーンに比べて静かで滑らかな動きを実現しやすいという特徴があります。

過負荷時に機械を守りやすい

摩擦車は、一定以上の負荷がかかると滑ります。この滑りは、通常の動力伝達では欠点になります。しかし、過負荷時には機械を守る働きをします。

歯車の場合、強い負荷がかかっても歯がかみ合っているため、力がそのまま伝わり続けます。その結果、歯が欠けたり、軸が曲がったりすることがあります。

一方、摩擦車や摩擦クラッチでは、限界を超えると接触面が滑り、力の伝達を弱めます。これにより、機械全体の破損を防ぐことができます。

速度調整がしやすい

摩擦車は、接触する位置や車輪の大きさを変えることで、回転速度を調整しやすいという特徴があります。

特に摩擦円板や円すい形の部品を使った機構では、接触点を移動させるだけで速度を連続的に変えることができます。細かな速度調整が必要な機械では、この性質が役立ちます。

構造を比較的シンプルにできる

摩擦車は、基本的には2つの車輪や円板を接触させるだけで回転を伝えられます。そのため、構造を比較的シンプルにしやすいという利点があります。

部品点数が少なければ、製造コストを抑えやすく、装置を小型化しやすい場合もあります。ただし、単純な構造だからといって、設計が簡単というわけではありません。実際には、押し付け力、材料、摩耗、温度、表面状態などを考慮する必要があります。

摩擦車のメリット

騒音や振動を抑えやすい

摩擦車は、歯車のようなかみ合いによる衝撃が少ないため、騒音や振動を抑えやすい特徴があります。低速で滑らかに回転させたい機械や、人が近くで使う装置では、この静音性が大きなメリットになります。

過負荷時に滑って保護できる

摩擦車は、限界を超える力がかかると滑ります。この性質により、モーターや軸、部品を守ることができます。紙詰まり、部品詰まり、急な負荷の増加などが起こる機械では、あえて滑る仕組みを持たせることで、故障を防ぎやすくなります。

変速や調整に向いている

摩擦車は、接触する位置や押し付け力を変えることで、速度や伝達力を調整できます。そのため、細かな速度調整が必要な装置や、なめらかな動きが求められる機械に向いています。

構造を簡単にしやすい

歯車やチェーンに比べると、摩擦車は構造を簡単にできる場合があります。小型機器や教材、軽負荷の装置では、この簡単さが大きな利点になります。

摩擦車のデメリット

滑りによって正確な回転伝達が難しい

摩擦車は、摩擦によって回転を伝えるため、負荷が大きくなると滑りが発生します。滑りが起きると、駆動側と従動側の回転速度が完全には一致しません。

そのため、正確な回転位置や速度が求められる機械には向かない場合があります。精密な位置決めが必要な装置では、歯車やタイミングベルトの方が適していることがあります。

大きなトルクを伝えるのが苦手

摩擦車が伝えられる力は、接触面の摩擦力によって決まります。大きな力を伝えようとすると、強く押し付ける必要があります。

しかし、押し付け力を大きくしすぎると、部品に負担がかかり、摩耗や発熱も増えます。そのため、大きなトルクを確実に伝える用途では、摩擦車は不利になる場合があります。

摩耗しやすい

摩擦車は、接触面がこすれながら働くため、摩耗が避けられません。特にゴムや樹脂を使う場合、長期間使用すると表面が硬くなったり、削れたり、滑りやすくなったりします。

プリンターの給紙ローラーが古くなると紙をうまく送れなくなることがありますが、これも摩耗や表面劣化によって摩擦力が低下する例です。

発熱が起こる

摩擦を利用する機構では、接触面で熱が発生します。軽い負荷であれば問題にならないことも多いですが、高速回転や高負荷の用途では発熱が大きくなります。

発熱が大きくなると、材料が劣化したり、摩擦係数が変化したり、部品の寿命が短くなったりします。そのため、産業機械では冷却や放熱を考慮する必要があります。

油・水・粉じんに弱い

摩擦車は、接触面の状態に大きく左右されます。油や水が付着すると摩擦力が低下し、滑りやすくなります。また、粉じんが入り込むと、摩耗が進んだり、接触が不安定になったりします。

そのため、油分や水分が多い場所、粉じんが多い工場、屋外環境などでは、摩擦車を使う際に注意が必要です。

摩擦車が向いている場面

摩擦車は、次のような場面に向いています。

• 静かに回転を伝えたい場合
• 滑らかな動きが求められる場合
• 過負荷時に機械を守りたい場合
• 軽い負荷を簡単な構造で伝えたい場合
• 連続的な速度調整を行いたい場合
• 紙やフィルムなどを傷つけずに搬送したい場合

特に、静音性、調整のしやすさ、安全性が求められる場面では、摩擦車や摩擦ローラーが有効です。

摩擦車が向かない場面

一方で、摩擦車は次のような場面には向きません。

• 大きなトルクを確実に伝えたい場合
• 回転位置を正確に合わせたい場合
• 滑りが絶対に許されない場合
• 油や水が多い環境で使う場合
• 粉じんが多く、接触面が汚れやすい場合
• 摩耗粉や発熱を避けたい精密機器

このような場面では、歯車、チェーン、タイミングベルト、カップリングなど、別の伝動方式の方が適していることがあります。

摩擦車は万能な機構ではありません。大切なのは、摩擦車の特徴を理解し、適した場所で使うことです。

摩擦車と歯車の違い

摩擦車と歯車は、どちらも回転を伝えるための機構ですが、力の伝え方が大きく異なります。

歯車は、歯と歯をかみ合わせて回転を伝えます。そのため、滑りが少なく、正確な回転伝達に向いています。大きな力を確実に伝えることも得意です。

一方、摩擦車は、接触面の摩擦によって回転を伝えます。滑りが発生する可能性はありますが、静かで滑らかな動きが得られやすく、過負荷時に滑って機械を守ることもできます。

簡単にまとめると、次のようになります。

• 正確で強い伝達が必要な場合は歯車が向いている
• 静音性や安全性、なめらかな動きが必要な場合は摩擦車が向いている
• 滑りを避けたい場合は歯車が有利
• 滑りを安全機能として使いたい場合は摩擦車が有利

このように、摩擦車と歯車は優劣ではなく、用途によって使い分けられる機構です。

まとめ

摩擦車とは、車輪や円板を押し付け、その接触面に生じる摩擦力によって回転や動力を伝える機構です。歯車のようにかみ合うのではなく、表面同士の摩擦によって力を伝える点に特徴があります。

摩擦車の使用例としては、自転車ライトのダイナモ、古いレコードプレーヤーのアイドラーホイール、ミシンの糸巻き機構、摩擦式変速機などがあります。これらは、摩擦車そのものに近い例として理解しやすいものです。

また、プリンターの給紙ローラー、シュレッダーの引き込みローラー、ラミネーターの搬送ローラー、テープレコーダーのピンチローラー、ローラーコンベヤなども、摩擦を利用して物を送る機構として身近な例です。ただし、これらは厳密には摩擦車というより、摩擦を利用したローラー機構と呼んだ方が正確な場合があります。

摩擦車の大きな特徴は、静かで滑らかな動きが得られやすいこと、過負荷時に滑って機械を守れること、速度調整がしやすいことです。一方で、滑りによって正確な回転伝達が難しいこと、摩耗や発熱が起こりやすいこと、大きなトルクを伝える用途には向かないことなどの注意点もあります。

身の回りの機械を観察すると、ローラー、クラッチ、送り機構、変速機構など、さまざまな場所で摩擦を利用した仕組みが使われています。摩擦車の使用例を知ることは、機械がどのように動いているのかを理解するうえで、とても役立ちます。
